AMG MV30振荡波测试系统 用户手册

AMG MV30振荡波测试系统 用户手册

AMG MV30振荡波测试系统 用户手册

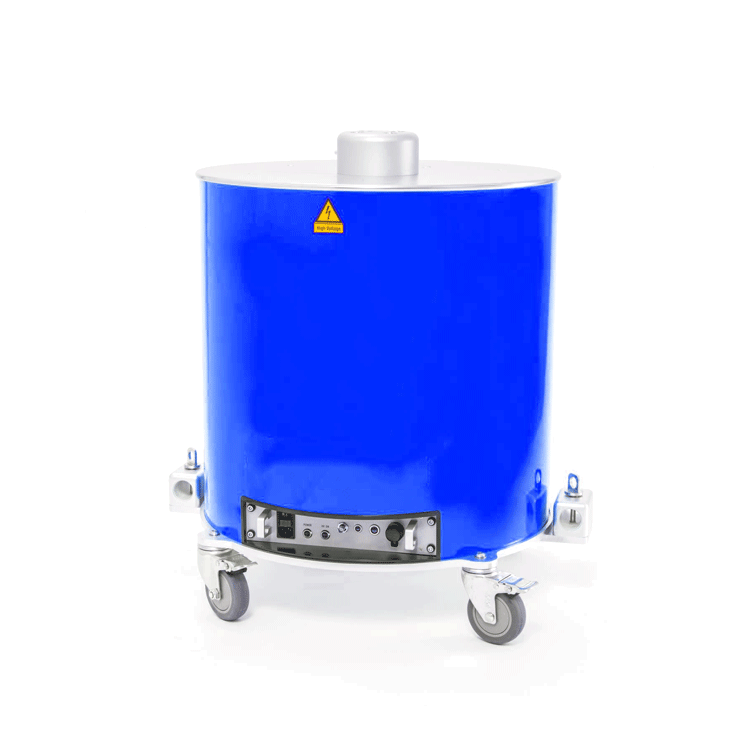

MV30
10KV 电缆振荡波测试系统

    OWTS  MV30 系列是集成式局部放电定位系统,主要用于中压电缆的局放诊断。系统测试频率为 20Hz 到几百赫兹的阻尼交流电压(DAC)。系统在测试过程中产生的阻尼交流电压峰值可达 30kV,并结合先进的系统硬件与系统软件来进行诊断,主要包括:

  -    最新的电晶体技术和激光控制技术,如高压电晶体开关;

  -    电子元器件、数字式信号处理、如高压电晶体开关、高压源;

  -    数字式信号处理器和过滤器;

  -    无线连接以及计算机内置系统:包括局放探测器、控制单元和局放分析器。

    MV30 检测对象主要是 6KV 以及 10KV 的电缆系统。可以对局放部位进行精确定位。在进行局放检测的同时还可以测量损耗因子,以确定电缆绝缘的老化情况。这意味着用户可以在最短的时间内对电缆的健康状态进行全面诊断。

特点

►具备自动局放校准功能

►符合国际标准的耐压试验功能

►可描绘耐压试验时局放水平及趋势

►自动校准电缆长度、接头位置和波速

►同时定位多个局放缺陷的位置

►具备内置 TDR 校正测试功能,

►峰值电压、相电压倍数、有效值电压三种加压模式

►相位、局放谱图显示功能

►自动放电功能

►实时局放水平、位置显示功能

►局放水平、局放次数切换显示

►配备模拟软件,完整地再现现场试验数据的分析过程

►配备 USB 接口,便于数据传输和系统软件升级

►电缆局放测试和定位:使用低阻尼振荡波电源进行局放测试。

►可测量局放起始电压、局放水平,并准确定位局放缺陷位置。

►局放采集卡必须为工业级板卡.

►数据采集装置 A/D 转换器不低于 14Bit

►设备分析软件可以无限联机,不得使用密码狗,任意工作电脑均可免费使用和升级.

►分析软件可以兼容市场上进口主流产品的测试数据

►软件具备 VLF 耐压及局放测试功能

►软件具备双端定位功能

►设备具备自干燥系统,以避免潮湿气候引起的仪器内部干扰

►至少选择 5 个测量区间开窗分析

►补偿电容支持外置测量阻抗,以消除测试导线对定位误差的影响

►具备阻尼故障曲线校正功能

►测量功能和分析功能在一套软件内,测量和分析必须可以同时进行。

系统参数 DAC MV30
输出电压 30 kV (peak) / 21,2kV (RMS)
DAC 频率范围 20Hz – 500 Hz (acc. IEC 60060-3)
被测物电容值范围 0,025 µF … 5 µF
局放测试范围/局放分辨率 1 pC – 100nC / 0. 1 pC
测量局放信号带宽 100 – 500 kHz (acc. IEC 60270)
校准模式下的接头定位 已集成
局放定位 Wide-band, 100kHz – 20MHz 自动调整
电源 单相, 94 – 250V, 48 – 63Hz, 500VA
尺寸

直径:Ca. 620mm

高度:Ca. 690mm (不含脚轮)

重量 60 kg
现场搬运 铝合金搬运杆
信号控制 由电脑通过网线连接设备控制
软件 amg diagnostic suite
包括 TDR, 定位图, PRPDA 模式识别,导入其他测试数据格式,生成测试报告
DAC振荡波局放测试单元/振荡波输出电压 0-30kV
振荡波输出频率 20-500Hz
可测电缆电容 5uF
电感 1H
局放检测范围 1pC-100nC
分辨率 ±0.1pC
自身干扰水平 <1pC
外护套试验 3-10kV
外护套精确定点 脉冲 1:3/1:5/1:9
集成软件 专用集成软件,可统一集成控制与操作上述全部设备
操作界面 中文操作界面
