在线式激光测厚仪使用说明书

作者:东莞市塘厦精工仪器厂来源:时间:2019-12-02 14:26:59浏览量:489人阅读



JG1000A在线精密激光测厚仪广泛应用于各种透明金属材料及非金属透明板材、铝型材氧化层,金属片材涂层、泡沫板厚度、中空板材覆盖层、木板油漆涂层、薄膜涂膜层.锂电池极片测厚仪等产品在运行过程中的在线厚度测量。

功能:在线实时测量监控、数字显示、自动报警、生产过程控制调节及计算机RS485串口通讯。生产过程实时检测控制调节及计算机RS485串口通讯。

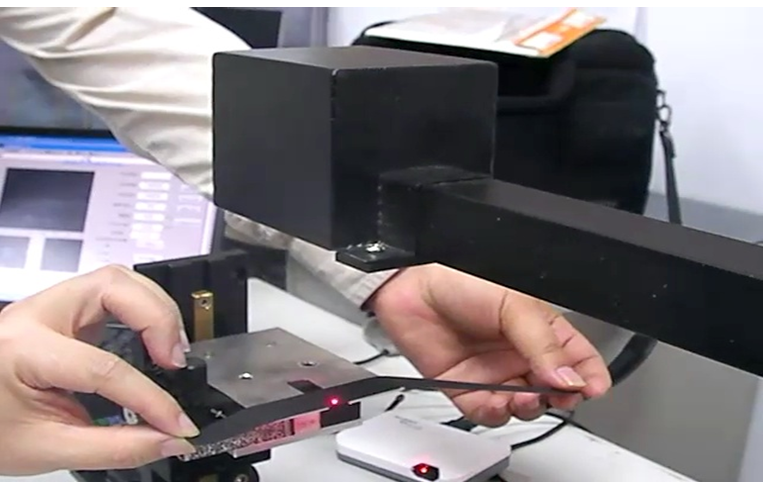

JG1000A在线精密激光测厚仪采用无损检测,无污染激光测量法,连续对被测物进行非接触激光测量、无损伤厚度测量,具有无辐射、安全性能好、响应快速、不受被测物材质影响,操作维护简单,精度高的特点。

技术参数:

测量范围:6mm(或可按要求设定范围);

测量采样速度:每秒2000次;显示速度:每秒23次(或可按要求设定范围);

测量精度:动态+/-0.002mm;测量原理:激光双反射;测量方式:扫描或单点定点测量;

RS485串口通讯:本仪器可与计算机通过RS485串口相连。

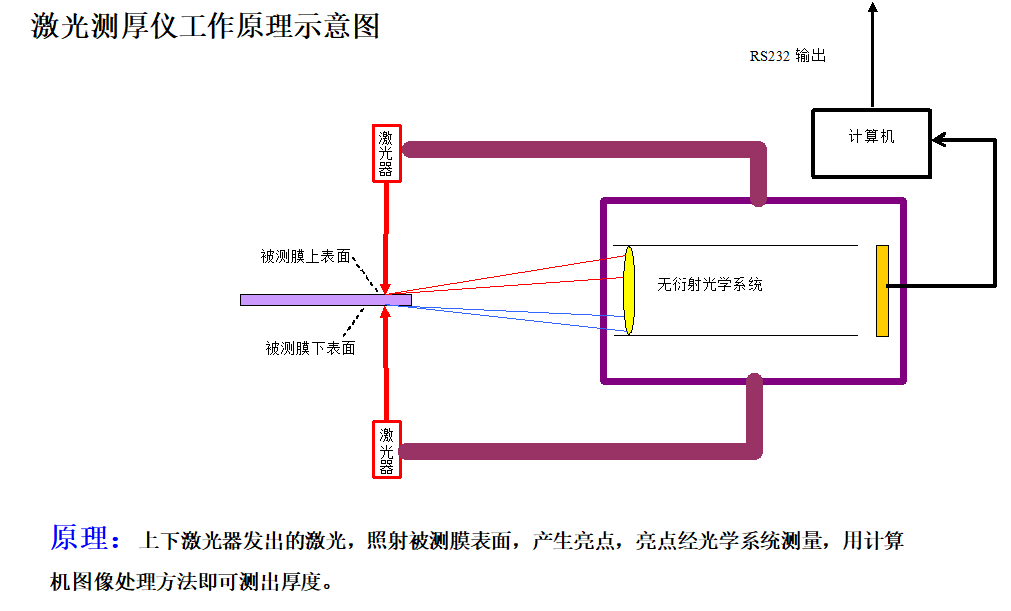

JG1000A在线精密激光测厚仪采用不同型号的能够适用于热/冷压延金属板带的高精密激光三角在线测厚仪,安装在U型架上下相对射的激光器,通过无衍射光学系统测量板材的厚度。仪表具有自动标定、清零功能,能够随时补偿/消除由于热辐射造成U型架变形所带来的误差。而传统的射线型测厚仪则会受到合金材质、板材厚度的影响,不能精确测量厚度变化非常大的板材,同时需要很高的安全防护等级 ,采用不同型号的能够适用于冷/热金属测量的精密激光三角形测厚仪,安装在U型架上下相对射的激光器,通过无衍射光学系统测量板材的厚度。仪表具有自动标定、清零功能,能够随时补偿/消除由于热辐射造成U型架变形所带来的误差。而传统的射线型测厚仪则会受到合金材质、板材厚度的影响,不能精确测量厚度变化非常大的板材,同时需要很高的安全防护等级。

接通电源以后,电脑显示精密激光测厚仪的状态,读取激光测厚仪的数据并判断数据的有效性,从而使仪表保持正常的继电器输出。

由一个自动标定系统,每次测量间隙都要对测厚仪进行标定。通过实时准确的标定,就可以保证测量的高精度,消除高温、变形、温漂等各种因素对测量精度的不利影响。

产品特点

厚度测量与合金材质无关,精度与被测物的厚度无关

轧制间隙自动标定清零,确保测量高精度,含有18种合金冷热温度转换曲线

多种配置可选:中心点测量或者多点测量

激光测厚仪上下相对安装,测量精度高、响应时间快

系统自检,测量数据动态平均,摆正测量精确可靠

U型架结构坚固,水冷、风吹、多层隔热和防护

良好的U型架驱动系统为测厚仪稳定工作提供了保证

性能指标

厚度范围:0.06mm-5.5mm(按用户要求)

温度范围:0℃-35℃,测量时间:0.1ms

分辨率:±0.0001mm,重复性:±0.0015mm

合金曲线:18条,测量位置:中心一点测量或多点(扫描测量)

输出接口:串行RS-232,RS485,开关量输入:测量允许

开关量输出:系统正常、数据有效,本地显示:非隔离串行口

测量范围:0 mm≤厚度≤6mm;0 mm≤宽度≤680mm
