500型本安防爆红外测温仪 说明书

作者:admina来源:时间:2020-10-19 19:19:08浏览量:1229人阅读

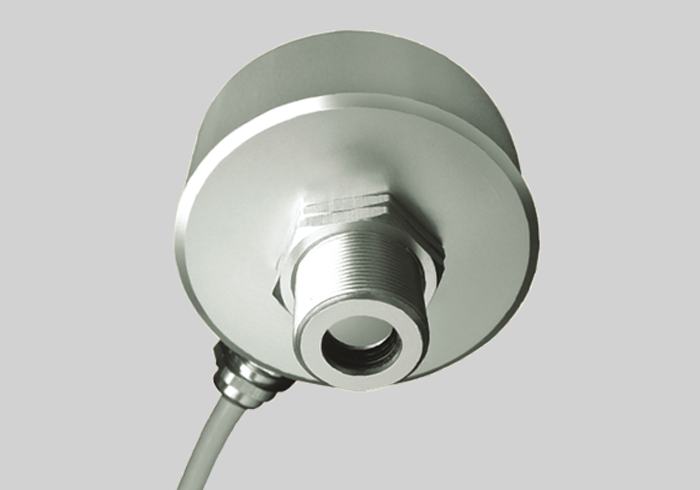

本安防爆红外测温仪


高性能本安防爆红外测温仪

温度测量范围:0~500

LED温度值显示

发射率可调

4-20mA电流输出

具备信号短路和电源反接保护功能

可选配二次仪表

主要应用领域

烟草、加热炉、食品、橡胶、造纸、塑料、包装、涂装、电气、纺织、复合材料、设备配套

基本参数

环境等级:IP65NEMA-4

环境温度:0~60

储存温度:-20~80

相对湿度:10~95%,不结露

防爆标志:Ex iaCT4 Ga

电参数

模拟输出:4-20mA

最大负载:600Ω

电缆长度:1.8m(标准),3m8m15m及特殊规格(定制)

电源供应:24VDC

测量参数

温度量程:0~500

测量波长:8-14μm

距离系数:DS=201

系统精度:±1%或±1.5℃(取大值)(环温:23±5℃)

重复精度:±0.5%或±1℃(取大值)(环温:23±5℃)

温度分辨率:0.1

响应时间:500ms95%

发射率:0.95(可调节)

红外测温仪,配接的永久引入电缆最长为15m,经国家级仪器仪表防爆安全监督检验站(NEPSI)检验,符合下列标准:

GB3836.1-2010 爆炸性环境 1部分:设备 通用要求

GB3836.4-2010 爆炸性环境 4部分:由本质安全型“i”保护的设备

GB3836.20-2010 爆炸性环境 20部分:设备保护级别(EPL)为Ga及的设备

产品防爆标志为Ex iaCT4 Ga

一、产品安全使用特殊条件

防爆合格证号后缀“X”表示产品具有安全使用特殊条件,具体内容为:

1. 该产品必须与隔离式安全栅配套组成本安防爆系统方可适用于爆炸性气体环境。

2. 由于产品壳体材质为铝合金,因此安装方式必须具有防止由于冲击或摩擦引起点燃危险的安全措施。

二、产品使用注意事项

1. 红外测温仪必须与已通过防爆认证的隔离式安全栅配套共同组成本安防爆系统方可使用于现场存在爆炸性气体混合物的危险场所,其系统接线必须同时遵守本产品和所配隔离式安全栅的使用说明要求,接线端子不得接错。

本安参数及内部最大等效参数如下:

最高输入电压

Ui(V)

最大输入电流

Ii(mA)

最大输入功率

Pi(W)

最大内部等效参数

Ci(nF)

Li(mH)

28

47

0.33

14

0.3

2. 该产品与关联设备的连接电缆应为带绝缘护套的屏蔽电缆,其屏蔽层应接地。

3. 用户不得自行更换该产品的零部件,应会同产品制造商共同解决运行中出现的故障,以杜损坏现象的发生。

4. 产品的安装、使用和维护应同时遵守产品说明书、GB3836.13-1997“爆炸性气体环境用电气设备 13部分:爆炸性气体环境用电气设备的检修”、 GB3836.15-2000“爆炸性气体环境用电气设备 15部分:危险场所电气安装(煤矿除外)”、GB3836.16-2006“爆炸性气体环境用电气设备 16部分:电气装置的检查和维护(煤矿除外)”和GB50257-1997“电气装置安装工程爆炸和火灾危险环境 电气装置施工及验收规范”的有关规定。

三、制作厂责任

1. 产品制造厂必须将上述安全使用特殊条件和使用注意事项纳入该产品使用说明书。

2. 制造厂必须严格按照NEPSI认可的文件资料生产。
