SVERKER900继保与变电站测试

SVERKER900继保与变电站测试系统简介: •SVERKER900继保与变电站测试系统是测试工程师的*工具箱,满足了配电变电站、新能源发电站和工业上日益增长的三相测试需求 •仪器带有一个直观的LCD触摸屏,拥有强大的电流源和电压源以及多样化的测试功能。 •SVERKER900是专为二次侧继保的手动基础三相的测试而设计的 •除此之外,仪器也可以进行各种一次侧的测试,通过三相电压通道和电流通道的串并联,*大输出为900V 交流电压和105A交流电流 •三个电流通道和四个电压通道中的每个通道都可以

SVERKER900继保与变电站测试系统简介:
•SVERKER900继保与变电站测试系统是测试工程师的*工具箱,满足了配电变电站、新能源发电站和工业上日益增长的三相测试需求
•仪器带有一个直观的LCD触摸屏,拥有强大的电流源和电压源以及多样化的测试功能。
•SVERKER900是专为二次侧继保的手动基础三相的测试而设计的
•除此之外,仪器也可以进行各种一次侧的测试,通过三相电压通道和电流通道的串并联,*大输出为900V 交流电压和105A交流电流
•三个电流通道和四个电压通道中的每个通道都可以*立地调节输出参数的幅值、相角和频率
•第四个电压通道可以模拟母线,从而完成数字保护的测试

三个电流通道并联

四个电压通道串联


SVERKER900继保与变电站测试系统特点:
•变电站三相测试工具箱
•三电流通道+四电压通道
•*立运行
•结构坚固、可靠性高,适合现场使用
•单相测试*大输出900V电压和105A电流
•一次侧和二次侧测试


SVERKER900继保与变电站测试系统应用:
•配电变电站、发电变电站的调试与维护
•继电保护
机械继电器
静态继电器
数字继电器
•绘制电流互感器的励磁曲线
•互感器变比测试
•CT负载测试
•极性测试
•阻抗测试
•开关柜一次侧注入
三相
单相
•检测SCADA报文及测试值
•检测接线

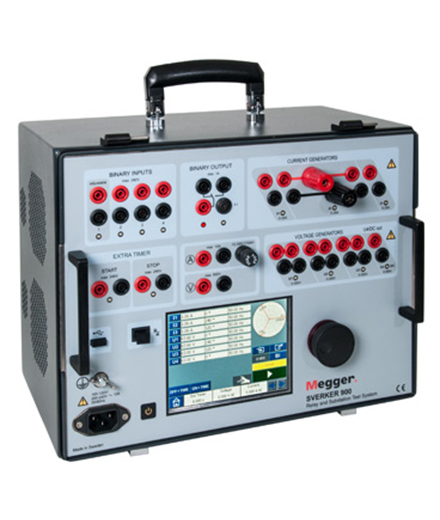

SVERKER900面板介绍
1.二进制输入,端口1 - 4
二进制输入端口是*立的可编程门电路,可以将其设置为电压模式或触点监测模式。
2.计时器
这个计时器能够接收开始和停止输入信号,也可以用于测试由SVERKER触发的外部的周期信号及序列。
3.二进制输出端口
二进制输出可以用于模拟常规的断开和闭合动作,以达到测试断路器故障原因或模拟类似的电力系统运行方式的目的。
4.A 和 V
电流和电压通过仪器内置的电流表和电压表进行测试,仪器也可以测试电阻、阻抗、相角、功率和功率因数。读数会在显示屏上显示。这些仪表也可以测试外部回路的信号。
5.电流通道
电流通道相互之间可以串联或并联。测试过程中电流通道会根据负载输出*大的相关电压,并且可以在带载测试过程中自动调节量程。
6.电压通道
电压通道相互之间可以串联或并联
7.SB
可连接键盘、鼠标、存储测试数据以及升级内部软件。
8.主电源接口
9.接地端
10.On/Off开关
11.以太网端口
用于被授权的维修。
12.触摸屏
5.7” LCD触摸屏。
13.主旋钮
F用于设置电流、电压和其它参数的值。
•所有的输出端的信号都不会受到主电源电压和频率突变的影响。由于反馈回路的存在,负载的变化也不会影响输出。
•所有的电压源和电流源相互之间以及与地之间都带有电气隔离。
•所有的输出信号频率可调。



人机界面
•仪器前部的人机界面为用户提供了非常简单的方式来手动或半自动地进行测试,这些测试可以是简单的一次侧开关柜注入,也可以是复杂的二次侧继保测试。有了内置的电脑操作系统和触摸屏,操作变得非常简单。
•仪器的人机界面使得测试变电站继保或一次侧设备时不需要再携带电脑。直观的菜单和触摸按键可以简单快速地选中所需的测试。人机界面还包含了非易失性数据存储器,用于存储测试设置和测试结果。测试结果文件可以通过USB口在SVERKER 900和PC之间互相传递。测试文件的保存格式为csv,可以使用Excel来创建报告。


测试工具箱
•SVERKER 900含有一系列的测试工具箱,可根据不同的测试选择相应的工具箱。不同的工具箱的电压和电流发生器都可以进行调节,并且使用主旋钮控制它们。


主工具箱
•时间测试
•手动测定继保的合闸和跳闸时间
•一般步骤:设置 — 注入 — 测试


CT励磁工具箱
•用于测定电流互感器的拐点电压故障前—故障中工具箱
•时间测试 — 主要用于测试需要模拟故障前状态的继保


匀速上升工具箱
•自动测定保护吸合阀值
•时间测试,测试例如低周减载的继保


序列发生工具箱
•模拟序列,如自动重合闸、电机启动、接地故障再现


阻抗工具箱
•阻抗界面使测试人员可以直接从阻抗平面来测试保护,SVERKER 900会自动将阻抗值转化为电压和电流信号。
•故障前和故障中测试
•阻抗匀速上升


继保测试
•SVERKER900可以对大多数继保设备进行手动测试。几乎所有类型的保护都可以被测试,从新式的多功能继保到机电式继保。仪器可以产生*大105A的电流,输出频率从10Hz - 600Hz,包含直流。在“专家”模式下,用户可以设置多频叠加的信号。仪器坚固耐用,适合在各种不同温度的现场使用,智能化的软件使得测试迅速


应用案例:
•重要!
•使用仪器前请*阅读使用说明。
•下图是常规测试的连接图,适合绝大多数的继电器测试

环境
应用场合 仪器可在高压变电站和工业环境下使用。
温度
运行 0°C - +50°C (32°F - +122°F)
储存及运输 -40°C - +70°C (-40°F - +158°F)
湿度 5% – 95% RH, 不凝结
海拔 2000 m (6500 ft)
冲击 IEC 60068-2-27
震动 IEC 60068-2-6
CE标识
EMC IEC61326-1
LVD IEC61010-1:2010
常规
电源电压 100 - 240 V AC, 50 / 60 Hz
电流 10 A (*大)
功率 1800 VA (*大)
大小
仪器 350 x 270 x 220 mm (13.8”x 10.6”x 8.7”)
带轮子运输箱 615 x 295 x 500 mm (24.2”x 11.6”x 19.7”)
运输箱 620 x 295 x 365 mm (24.4”x 11.6”x 14.4”)
重量 14.9 kg (32.8 lbs) 仅仪器
29.0 kg (64 lbs) 包括配件和运输箱 (带轮子, GD-00185)
23.9 kg (52.7 lbs) 包括配件和运输箱(GD- 00182)
显示屏 5.7” LCD 触摸屏
配件
低电流适配器LCA1和LCA2
尺寸 LCA1 110 x 64 x 28 mm (4.3”x 2.5”x 1.1”)
LCA2 110 x 64 x 44 mm (4.3”x 2.5”x 1.7”)
重量 (LCA1+LCA2) 0.4 kg (0.9 lbs)
输入 5 A (*大值)
