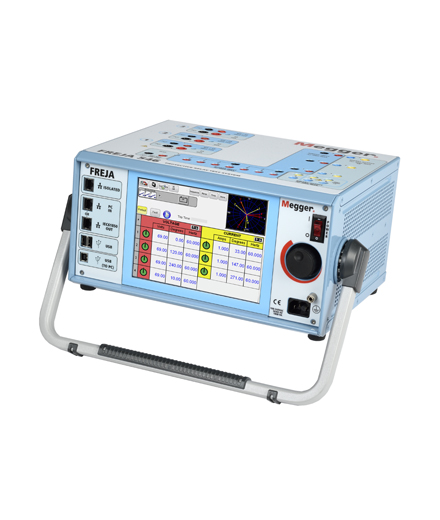

FREJA 546继电器测试系统简介: •FREJA 546是*来自Megger的多功能、轻便的现场便携式继电器测试装置。 •该装置通过内置的触摸屏用户界面进行操作。 •内置的用户界面是Megger的第二代自动/半自动手动用户界面,运行FREJA 本地软件。 •大容量,易读的全彩色高分辨率,高清晰度TFT液晶触摸屏显示屏使用户可以快速轻松地进行手动、稳定状态和动态测试。 •FREJA Local包含内置的预置测试程序和继电器测试模板,用于保护继电器和保护方案的自动测试。 •菜单屏幕和触摸屏功能

FREJA 546继电器测试系统简介:
•FREJA 546是*来自Megger的多功能、轻便的现场便携式继电器测试装置。
•该装置通过内置的触摸屏用户界面进行操作。
•内置的用户界面是Megger的第二代自动/半自动手动用户界面,运行FREJA 本地软件。
•大容量,易读的全彩色高分辨率,高清晰度TFT液晶触摸屏显示屏使用户可以快速轻松地进行手动、稳定状态和动态测试。
•FREJA Local包含内置的预置测试程序和继电器测试模板,用于保护继电器和保护方案的自动测试。
•菜单屏幕和触摸屏功能按钮可以快速方便地选择所需的测试功能。
•测试和测试结果可以保存在FREJA本地存储器中,并下载到USB闪存进行测试数据传输或打印测试报告。
•为了在个人电脑上进行全自动测试,每个FREJA单元都附带FREJA Remote的安装版本。
•FREJA Remote是FREJA Local软件,设计用于运行Windows 10操作系统的个人电脑。
•FREJA Win软件是FREJA客户的一个可选软件程序,他们希望继续在PC上使用传统的FREJA Win软件。
•FREJA Win软件包含许多仪器程序来测试几乎所有的保护。

FREJA 546继电器测试系统特点:
•使用FREJA Win 软件进行自动测试
•*立操作 使用直观的高分辨率图形触摸屏,无需PC 操作
•高电流,高功率输出 -  每相高达60 安培/ 300 伏有效值
•4 个电压通道,3 个电流通道,可变电压通道提供1个电压和6个电流
•动态GPS 卫星同步端到端测试能力
•IEC 61850

FREJA 546继电器测试系统应用:
•FREJA 546主要用于保护继电器的二次测试。 几乎所有的类型都可以测试。

FREJA 546继电器测试系统可选配件
FREJA 546继电器测试系统-1
多重性线缆
FREJA 546继电器测试系统-2
GPS200 – MGTR GPS 单元和配件
FREJA 546继电器测试系统-3
测试引线组
FREJA 546继电器测试系统-4
校准盒

电流和电压输出
每个电流通道额定电流为30 A,连续电流为200 VA,短时间内电流为300 A,电流为60 A。它具有从4到30 A的*特的平坦功率曲线,可确保始终达到*大负载电压。所有三个电流并联时,该装置在900 VA rms时提供180安培的电流,用于测试所有瞬时过电流继电器。由于每相*大顺应电压为50 Vrms,只有两个串联通道可提供100 Vrms的顺从电压,以测试高阻抗接地故障继电器。三个电压通道在150 VA的输出功率下提供0至300 V的可变输出,并具有30至150 V的*特平坦功率曲线,确保始终向负载提供*大输出功率。第四个Uref电压可以提供同步参考电压,或者用作电池模拟器。通过将三个电压通道转换为电流,该单元可以提供6个电流,用于测试三相电流差动继电器,包括谐波抑制三相变压器差动继电器,而不必移动测试引线。

FREJA  本地模式 –  无需借助 PC
FREJA本地软件*显着的特点是能够为用户提供一种非常简单的方法来手动调试和维护,从简单的过流继电器到现在制造的*复杂的继电器。 通过使用内置的计算机操作系统和触摸屏来简化手动操作。 当测试几乎所有类型的继电器时,FREJA 本地模式都不需要电脑。 增强的图形,直观的菜单屏幕和触摸屏图标按钮可以快速方便地选择所需的测试功能。 FREJA Local包含用于保存测试和测试结果的非易失性内置数据存储器。 提供USB端口,用于将记忆棒的测试结果传送到您的PC。

手动测试屏幕
在手动测试屏幕中,使用触摸屏设置预选输出。 电时预设的默认值可以从用户定义的配置屏幕自动设置。 用户可以从各种测试选项中进行选择,包括使用控制旋钮进行手动控制,包括跳闸和重合闸操作的动态测试顺序,自动斜坡,脉冲斜坡或脉冲斜坡二进制搜索,以确定继电器的吸合或断开 接触或执行继电器特定的时间测试。

所选输出打开时的会有颜色标注
向量图表示所有输出的相对相位角度,或者用户可以选择查看显示的正序,负序和零序列向量。 用户可以选择测量所有输出幅度,以提供所有选定输出的实时验证,或者显示设置值。 在手动测试屏幕中,用户可以设置Prefault和Fault值。 用户可以在两个值之间来回切换,以监视联系活动。 要进行简单的时间测试,用户可以设置Prefault持续时间,然后按蓝色播放按钮。 Prefault值将应用于Prefault时间,然后更改为Fault值并启动Timer运行。 当继电器跳闸时,它将停止计时器,并可能根据用户定义的自动关闭配置关闭选定的输出。 测试结果可以保存到内部存储器中,以便稍后下载到更大的数据库中保存记录。

故障计算器
故障计算器可在手动和序列器测试屏幕中找到。 故障计算器为用户提供了七种不同的操作模式。 它们是过流,电压,频率,阻抗,对称(分量),功率摆动和故障定位。 每种模式提供了一组不同的故障计算器,具体取决于待测继电器的类型。 例如,阻抗模式提供了许多与故障点击测试相同的测试功能(参见故障点击功能),其中自动计算故障振幅和角度,并将其输入到可用的测试屏幕中。 此外,用户可以使用故障计算器创建谐波波形,将默认的1(基波)加上%二次谐波加上谐波抑制继电器测试中通常使用的%3,%5和%7次谐波。

用户可以使用手动测试屏幕中的波形按钮创建其他谐波。 在这里,用户可以定义多达四个波形,默认1(基本),加上第二(2nd),第三(3rd)和第四(4th)谐波频率。 所选频率不一定是基波的谐波。 所有四个波形将被汇总在一起,形成一个谐波失真的波形。

平滑斜坡,阶梯斜坡,脉冲斜坡和脉冲斜坡二进制搜索功能
FREJA本地软件可用于自动确定各种类型继电器的捡拾或辍学。按下斜坡按钮有四个选择。 平滑斜坡,阶梯斜坡,脉冲斜坡和脉冲斜坡二进制搜索。

平滑斜坡,阶梯斜坡,脉冲斜坡和脉冲斜坡二进制搜索选择栏
*个选择是平滑斜坡,并通过应用一个基于增量值/秒输入的值来斜坡输出。 第二个选择Step Ramp将通过应用一个值来递增输出,然后在递增之前等待特定的时间量。 例如,要自动斜坡输出电流,用户将选择要斜坡的通道,在周期(B)中输入启动和停止幅度,增量(A)和延迟时间。

脉冲斜坡将在用户定义的故障前条件下启动,增加或减少返回到每个增量之间的故障前条件。用户设置脉冲周期时间,而不是延迟时间,该时间将故障值应用于继电器达指定的时间。如果需要,用户可以选择第二,第三和第四斜坡,每个斜坡改变增量的大小。此功能*常用于进行即时拾取测试。输出电流或电压可以快速递增到达拾取点,然后将拾取值上的递增大小减小到零。这减少了测试时间,加热被测继电器,并提供非常准确的测试结果。当使用三相电压和电流测试多区距离继电器时也使用此功能。将脉冲周期持续时间设置足够长的时间,以使预定区域运行。如果您不确定继电器的启动值在哪里,则可以使用“脉冲斜坡二进制搜索”功能。

定时测试功能
内置时序测试可用于各种保护继电器,包括过流,电压和频率继电器。 为了更加方便快捷,FREJA Local内置了ANSI,IEC,BS142和IEEE标准时间曲线算法。 FREJA Local还包含数百个特定继电器的时间曲线和时间曲线算法。 用户可以从不同制造商的下拉列表中进行选择(超过20个不同的制造商和不断增长),然后选择继电器型号和/或曲线形状(反转,反转,定时限等)。 该列表包括继电器制造商的数字化日志记录和半日志机电继电器时间曲线。

过电流测试功能
过电流测试功能可以执行与基于机电和微处理器的过电流继电器相关的所有测试,例如:
相位拾取
地面拾取
中性拾取
瞬时相位
瞬间接地
立即中立
相位方向
地面定向
中性定向
相位时序(L1,L2,L3,L1-L2,L2-L3,L3-L1和L1 L2-L3)
中性点(L1,L2,L3)
地面定时
在下面的例子中,Schneider MiCOM P124,具有1 Amp Pickup,25 Amp瞬时和2号时间拨号的短时间反向曲线继电器。

定时P124过电流继电器
在设定画面中输入适当的值时进行时序测试,测试结果会自动进行绘制并与选定的继电器特定时间曲线的理论值进行比较,并自动提供结果的合格/不合格评估。 *多可以选择15个测试点。 如果测试倍数改变,合适的理论脱扣时间将自动改变。

时序Schneider MiCOM P123 过流继电器
通过在设置屏幕中输入适当的值,进行定时测试时,将自动绘制测试结果,并与选定的继电器特定时间曲线的理论值进行比较。*多可以选择8个测试点。
如果测试倍数改变,合适的理论脱扣时间将自动改变。

查看测试报告
要查看测试结果,请按添加结果到报告和查看按钮。 用户现在可以在“测试报告”标题中输入与测试有关的适当信息。 请参阅以下示例报告。

测试可以以任何顺序执行,例如相位拾取,相位定向,相位定时等,所有测试结果将按照该顺序自动记录,并作为附加页面添加到报告中。 请参阅以下示例报告,第2页GE SR745继电器的相位过流方向测试。

测试报告MiCOM P123 IEC 反时限测试
请注意,该软件会自动将运行时间与理论值进行比较,并根据制造商的时间曲线特性进行合格不合格判定。 如果记录的测试点不符合规范,则显示为红色。 如果在规格范围内,它将是绿色的。 这提供了出色的视觉报告。 如果将数据导入到PC中,则可以生成报告,汇总为执行未来报告要求而执行的每个测试的评论和失败。

状态序列时序测试功能
按下测试菜单列表上的状态序列按钮,用户进入序列定时测试屏幕。 音序器测试屏幕中*多有15个可编程步骤可用。

多状态序列测试屏幕
默认情况下,9个状态已被标记为Prefault,Trip1,Reclose 1等,直到步骤9中的锁定。因此,它初始设置为四拍摄行程,重新锁定到锁定场景。 用户可以自由更改标签或使用默认标签。 在每个状态下,用户可以输入电压,电流,相角,频率值,并为每个状态设置二进制输入检测。 可以模拟单极和三极跳闸。 对于单个阶段行程和已重新编程的情景,有默认值和二进制设置。用户可以使用默认值或更改它们以适应用程序。 锁定的总时间也包括在设置中,并指出总计时器开始和停止的位置。 这允许1,2,3或4个镜头锁定,包括跳闸和重新闭合时间。 用户可以设置条件设置等。

等待IRIG时间设置(用于端到端测试),等待毫秒,等待周期,等待任何接触(OR),等待所有接触(AND)。 用户可以设置二进制输出以模拟断路器52a和/或52b触点。

一旦所有的二进制输入,输出,故障前,故障和重合设置完成,用户可以按下预览按钮来获得电压的直观表示

和当前输出,以及模拟每个阶段的二进制输入和输出的可视化。下图说明了一个示例序列。

阻抗继电器单击故障
全新的点击故障(COF)是测试菜单列表中的一个选项。 新的COF提供阻抗(距离)继电器的自动测试。 它包括脉冲斜坡,脉冲斜坡二进制搜索和Shot测试功能。

继电器工作特性的选择
从MHO,Half MHO或QUAD(Quadrilateral)的预定义通用继电器特性中选择,或者导入由多个继电器制造商提供的RIO文件,或从中继特定的中继库文件。 中继库目前包括ABB,ALSTOM,AREVA,GE,MICOM,SEL,PROTECTA,SIEMENS,SIFANG,NARI和TOSHIBA的距离继电器。 还有许多其他库测试文件仍在测试和现场评估。 因此,随着新的中继库文件的发布,新版本的软件将被发布到网站上进行下载和现场升级。

操作特性和测试的定义
新的COF有几项新的创新,使测试距离继电器更容易和更快。
例如,选择通用QUAD特性提供了以下用户输入屏幕。

通用QUAD 屏幕设置
这里用户选择哪个区域(*多可定义20个区域),故障类型,方向,公差值,输入范围,*大扭矩(线)角度; 任何偏移或负载侵占设置。 对于相对地故障,根据类型有三种类型的补偿因子可供选择的阻抗特性。 该软件绘制由用户设置定义的继电器的操作特性。 用户可以选择查看单个区域或多个区域。 按下绿色的检查按钮,使用户进入COF测试设置屏幕。

通用QUAD测试设置屏幕在此屏幕中,用户可以选择:测试方法 -
•脉冲斜坡
•脉冲斜坡二进制搜索
•镜头

时间的错误 -
•相对地
•相间
•三项

测试源模型 -
•恒定电压
•恒定电流
•恒定源阻抗

显示值 -
•主要价值观
•二次值

创建搜索线或射击测试点
用户可以轻松定义每个区域的每个故障类型*多10个搜索线路或测试点。 测试选项包括:
“*立测试”选项为用户提供了*大的自由度,可以在任意角度围绕操作特性选择任何测试线。
原点测试选项用户点击操作特性以外的点,测试线将被绘制到原点或R轴和X轴的截距。

Shots Test Points选项用于创建一个或多个测试点,每个测试点都以特定的大小和角度复制故障。 这种类型的测试在设置改变之后提供对继电器的快速GO,NO / GO测试。

用户甚至不必绘制测试线。 用户可以选择两个快速测试选项。*个选项为任何选定的快速测试解决方案绘制三条测试线。第二个快速测试用户可以通过按测试点按钮从列表中选择所需的测试点数。 如果没有标准测试点或相位旋转符合。


产品规格FREJA 546
规格适用于30分钟预热时间后的电阻负载,标称电压电源和环境温度+ 25°C±3°C(77°F±5.4°F)。 所有硬件数据均为满量程值。 规格如有更改,恕不另行通知。
环境
应用领域 在高压的变电站和工业环境。
温度
操作
存储和运输
湿度

0°C to -50°C (32°F to +122°F)
-25°C to +70°C (-13°F to +158°F)
5% – 90% RH, non-condensing
高度(可操作) 3000 m Full duty cycle up to 2000 m.
基于内部超温保护的海拔高度>2000米的占空比限制。
CE 标志
EMC EN 61326:2006
LVD EN/IEC 61010-1:2001(Second Edition)
一致性标准
冲击 EN/IEC 60068-2-27
振动 EN/IEC 68-2-6
过境下降 ISTA 1A
自由落体 EN/IEC 60068-2-32
下降/ 上升 EN/IEC 60068-2-31
一般
主要输入 100 - 240 Volts AC, 50/60 Hz
能量消耗 1800 VA
外形尺寸 337 W x 172 H x 273 D mm
13.25 W x 6.75 H x 10.75 D in.
重量 13.2 kg (29.35 lb.)
显示 TFT LCD Touch Screen
语言 English, French, German, Spanish
通信接口 (3) Ethernet Ports
(2) USB “A” Ports
(1) USB “B” Port
Bluetooth
AC  电压幅值
准确度: ±0.05 % reading + 0.02 % rangetypical, ±0.15 % reading +0.05 % range maximum
分辨率: 0.01
测试: AC RMS
范围: 30, 150, 300V
交流电流幅值
准确度: ±0.05 % reading + 0.02 % rangetypical, ±0.15 % reading +0.05 % range maximum
分辨率: 0.001/0.01
测试: AC RMS
范围: 30, 60A
DC  电流幅值
准确度: 0.1% range typical,0.25% range maximum
分辨率: 0.01
测试: RMS
范围: 30, 150, 300V
DC  电流幅值
准确度: ±0.05 % reading + 0.02 % rangetypical, ±0.15 % reading + 0.05 % range maximum
分辨率: 0.001/0.01
测试: RMS
范围: 30A
交流电流模式下的可转换电源
准确度: ±0.05 % reading + 0.02 % rangetypical, ±0.15 % reading + 0.05 % range or ±12.5 mA whichever is greater
分辨率: 0.001
测试: AC RMS
范围: 5, 15A
相角
范围: 0.00 to 359.99 degrees, Counter Clock Wise, orClock
Wise rotation, or 0.00 to ±180.00 degrees
准确度: ±0.02° typical, ±0.25° max at 50/60 Hz
频率 输出模块提供一个可变频率输出以下范围和准确性。
DC 0.001 to 1000.000 Hz
输出放大器可以提供一系列的瞬态信号
DC to 10 kHz for transient playback using COMTRADE files.
Resolution*: .0001/.001 Hz
频率精度: 2.5 ppm typical
25 ppm 0° to 50° C, at 50/60 Hz
DC IN 输入( 可选的传感器功能)
DC IN Volts
范围: 0 to ±10 V DC
准确度: ±0.001% reading + 0.005% rangeTypical ±0.003% reading + 0.02% range Max
分辨率: 0.001
测试: Average
DC IN Amperes
范围: 0 to ±1 mA DC 4 to ±20 mA DC
准确度: ±0.001% reading + 0.005% rangeTypical ±0.003% reading + 0.02%range Max
分辨率: 0.001
测试: Average
