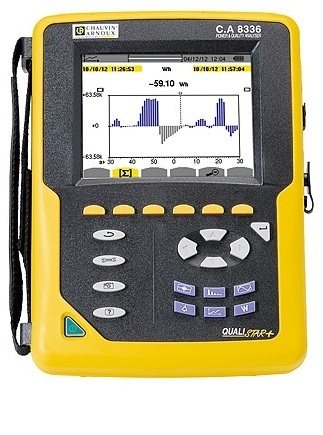

法国CA8335电能质量分析仪

产品编号:P01160577

产品介绍
CA8335(Qualistar +)是法国CA公司最新推出的三相电能质量分析仪,继承了CA8334简洁的人机操作界面(引入全新中文操作菜单)、外型、结构及防震设计;输入部分,电流钳输入接口增加为4路(可测 ABC三相及中性线电流),电压输入接口增加为5路(可测ABC三相及中性线对地电压),是专为各行业电力部门的现场技术人员设计,用于单相或三相配电电网的电能质量测量、诊断与分析。
采用内置2G SD内存卡,最多可同时储存50组屏幕截图、300组瞬态电压/电流图(如瞬态过电压及电压降等)以及10,000组告警记录(40个电量参数可选)。在趋势图模式(记录模式)中,可同时对所有测量参数,以1s的时间间隔,储存长达近一个月的的趋势曲线记录。

产品特点
1.各相电压真有效(TRMS)值测量:达1000 Vrms AC/DC
2.各相电流真有效(TRMS)值测量:可至6500 Arms(依据电流钳型号)
3.频率测量范围:40至69Hz
4.电流钳直接测量中性线电流
5.电压及电流波峰因数计算
6.变压器K因数计算
7.电压短时闪变计算
8.三相电压、电流不平衡度计算
9.电压、电流或功率谐波相位角和谐波含有率测量(相对基波),至50次谐波
10.谐波模式下,各次谐波含量序列排列显示,并计算总谐波畸变率
11.实时三相电压/电流相位图显示(包含各相有效值和相角)
12.测量各相有功、无功及视在功率值及其三相总值
13.功率因数、位移功率因数及正切因数计算显示
14.暂态(瞬时)模式下,可记录(带时间标记)瞬时的电压电流干扰波形:如电压骤升、骤降及中断等
15.在趋势图模式下,可记录储存所有参数(每1秒记录一次)达一个月
16.电动机启动电流过程监测记录(约一分钟)
17.内置2GB SD内存卡
18.配置USB通讯接口,标配中文化Power Analyzer Transfer(PAT)软件,可用于组态设置仪器、将测量记录数据导入PC,转换数据为Excel格式等,并可实时显示各电量参数及波形图、相位图等
19.可选购DataView软件(已中文化),用于自动生成EN50160格式报表
20.内置可充电镍氢电池组,外接AC电源适配器后,自动充电

产品应用
1.高低压变配电室内的主变压器、及各供电回路的电能质量检测
2.医疗设备、电子精密设备、及主要生产设备用电的电能质量测量、诊断,进行预防性维护检测
3.诊断确认谐波来源,是由电源端引入或是负载端发出
4.供电回路的电力功率分配验证
5.测量并记录电力系统的负载曲线(kW、VAR、VA)
6.供电回路电能计量(kVAh, VARh, kWh),进行节能改造分析
7.开关柜/配电盘和其它电气设备、旋转电机设备的故障分析
8.电动机启动电流过程分析
9.诊断确认电力变压器的K因数

法国CA8335电能质量分析仪-技术参数
通道数 4U/4I
电压(有效值AC+DC) 线电压 10V ~ 2000 V
相电压 10V ~ 1000V
电流(有效值AC+DC) 100mA ~ 6500A
MN钳头 MN93:2 ~ 240A; MN93A:0.005A~5A/1A~120A
C钳头 3A~1200A
AmpFLEX或MA钳头 30A ~ 6500A
PAC钳头 10A ~ 1000AAC/ 10A~ 1400ADC
频率 40Hz ~ 69Hz
电力电量参数 W,VA,var,PF,DPF,cosφ,tanφ
电能参数 Wh,varh,Vah
谐波
THD 有,0 ~ 50 次,各相
专家模式
暂态记录次数 300
电压闪变
启动电流模式 有,> 1分钟
三相不平衡度
记录(所有参数,每秒记录1点) 1个月
最小/最大记录值
告警 40种不同类型10000次
电流传感器识别 8+
峰值
相量图显示 自动
显示屏 1/4 VGA LCD彩屏,320 x 240 , 对角线 148mm
截屏快照容量 50个
电气安规 IEC 61010 1000V Cat III / 600V CAT IV
菜单语言 20种,含中文
通讯接口 B型USB
电源 9.6V镍氢可充电电池,外部充电器/600V CAT IV
外形尺寸 240 x 180 x 55 mm
重量 1.9kg
