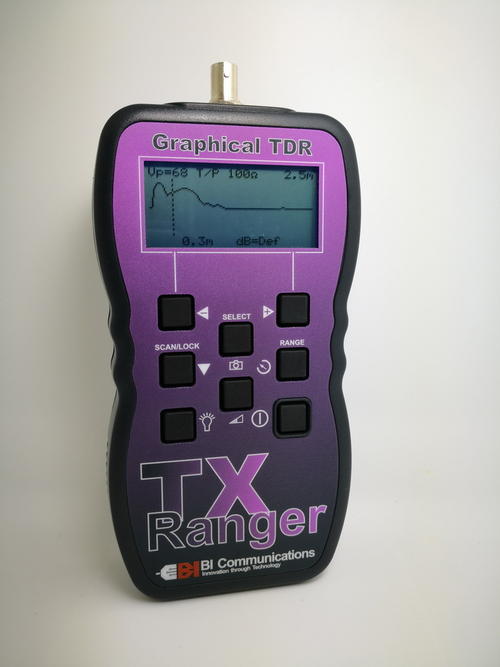

TX Ranger电缆故障定位仪
BIC-TX Ranger是一款手持式时域反射计(电缆故障定位仪),对于电缆故障定位和故障测试分析,TX Ranger提供了完整功能、高性能和旗舰级的规格。初级量程2.5米,结合1.3纳秒的脉冲宽度提供了仅5cm的盲区,这使其成为短距离电缆组件和线束故障定位的理想产品。

通过使用可选择的增益控制,可以轻松识别出微小和间歇性的故障,允许最多7次跟踪放大,当设置为扫描锁定模式时,可以选择高级降噪软件处理,允许用户选择8、16和32点跟踪,通过减少电气和环境干扰,平均进一步提高波形迹线的清晰度。

配备了与PC兼容的USB 2.0数据接口,通过自带软件“TraceXtra”可存储测试结果并进行打印测试报告,通过此接口也可以进行固件的实时更新。

TX Ranger具备多达50条波形轨迹的内置存储容量,包括时间/日期、阻抗、传播速度、光标位置、量程和增益值。这些波形可以被调用并用于与当前测试电缆进行比较,或通过USB电缆和TRACEXTRA电脑软件下载到PC。存储在PC上的历史数据也可以上传到TX Ranger,以便与当前测试结果进行比较。

TX Ranger能够兼容所有金属电缆类型,仪器提供了4种用户可选的阻抗设置,分别为25、50、75和100欧姆,Vp设置为1-99%,或者使用波速度英尺或米每微秒。使用音频发生器功能可以追踪故障电缆,向电路输入振荡音频。

TX Ranger通过CE认证,坚固的ABS外壳,达到IP54防护等级,适合户外使用。作为一个核心仪器,TX Ranger提供了直观的图形菜单显示,简单易于使用。TX Ranger的重量仅350克,便于携带,是工程师现场短距离电缆故障分析测试定位应用的最佳仪器。

产品特点
手持式、轻便设计、仅重350克;
9段量程,初级量程2.5米,最大640米;
25、50、75、100欧姆可选电缆阻抗;
快速测试、记录时间和日期信息;
高级波形降噪软件处理;
具备存储功能,可存储50个波形轨迹;
USB2.0接口、数据下载和软件实时更新;
TraceXtra专业PC软件(下载和分析波形);
背光显示适合于黑暗环境使用
内置音频发生器可用于查线;
适用于电力、通讯电缆、网线、同轴电缆等;
软质便携包和专业测试棒;
IP54防护等级;
CE认证。
量程 2.5, 5, 10, 20, 40, 80, 160,320, 640米
量程选择 手动/自动
精度 1%
误差 1%
灵敏度 10像素反馈于640米,@0.6mmØ,PE , TP
VP传导速率 1~99%可调、或调为英尺米/微秒
用户增益调整 7x
输出脉冲 5V峰值到峰值,开路
输出阻抗 25、50、75及100欧姆
输出脉冲宽度 1.3ns,自动调整
扫描速率 2次/秒或扫描保持
波形平均模式 波形平均模式用户可选,禁用,8、16或32点迹线
内存 50 个测试结果
音频发生器 810-1100Hz震荡信号
电池寿命 20小时连续扫描测试时间
电池类型 6伏 4 x 1.5 AA 碱性电池
自动关机 可选1,2,3分钟 或 取消
显示屏 128×64像素的背光显示屏
过压保护 交流250V
工作温度 -10℃/ 50℃
存储温度 -20℃ / 70℃
尺寸 165 × 90 × 37毫米
重量 350克
安全 IEC 61010-1,EN 60950
EMC BS/EN 61326-1
防水防尘 IP54
