F900电缆长度测量
FINEST电缆长度测量仪系列产品:两种不同的测试技术(四线电阻式:CLM33,TDR固态时域反射:F900/F901) | 快速的电缆长度测量及故障定位 | 适合应用于全部金属类型的电缆测量 | 专为电力部门、电力工程承包商、电线零售商及建筑行业测量电缆长度而设计。

韩国优仪FINEST-F900这款精密的TDR(固态时域反射)电缆测试仪是利用固态时域反射技术(脉冲波回响式)原理来测量电缆长度,查找测试点到断点或短路点的距离,F900经济易用,具备许多价格昂贵的高端仪器才有的功能。

韩国优仪FINEST-F900自动匹配输出阻抗(25,50,75,100,125,150Ω),适用于电力电缆、同轴电缆、电话线、电视线和网络电缆等综合布线的应用。用户只需通过按键操作,便可选择匹配的电缆类型,调整测量电缆的VOP传播速率值(VOP值直接关系到测量结果的准确与否),可自行设定长度显示单位。F900内置39组标准电缆的VOP数据库,具有20个记忆单元,用户可自定义模式测试和存储20组电缆的VOP值。

韩国优仪FINEST-F900内置过压安全保护(最高电压250V有效值,可有效防止仪器的意外损坏)和在线电压监测功能,当测试电缆的在线电压超过6.5V,仪器LCD会显示过压标识”OUCH” 并且终止测试。

韩国优仪FINEST-F900具有螺纹ABS外壳(防滑),具有防尘、防溅水功能(达到IP42标准),使用4个AA电池(NEDA 15A 或NR 6),电池装于后部电池仓内,易于更换。F900主要适用于电缆生产及批发商、零售商、电工、现场工程师,以及需要测量电缆长度和检测电缆断路、短路情况的综合布线安装人员。
产品特点
超大LCD背光显示;
准确度到50cm,最大测量长度达3,000米;
自动输出阻抗控制、自动量程、自动归零、自动调整灵敏度;
兼容多种电缆类型,只需设置待测电缆的传播速率V.O.P值;
250V过压安全保护,在线电压监测;
用户友好菜单界面设计,易于设置和操作;
现场测量刻度转换功能(米值和英制);
快速查找样本电缆的V.O.P值;
20组用户自定义存储记忆单元;
内置39组标准电缆数据库;
CE认证。
适用对象 同轴电缆、屏蔽电缆、双绞线、多股线、
电力电缆、综合布线电缆等
测量量程 取决于测量电缆的V.O.P值
3.7km @V.O.P≤99.9%
3.0km @V.O.P≤80.0%
2.4km @V.O.P≤66.0%
1.9km @V.O.P≤50.0%
量程选择 自动量程控制
分辨力 50cm
准确度 ±(2%读数+50cm) < 100m
±2%读数 ≥ 100m
以上准确度对应下列电缆:
1. 长度小于2.4km同轴电缆
2. 长度小于2km 的电话线
3. 长度小于1km的电线
盲区 5m
输出阻抗 25, 50, 75, 100, 125 或 150Ω
阻抗选择 自动输出阻抗控制
VOP值 1.0% 到99.9%可调
内置数据库 39组标准电缆
记忆单元 20组用户自定义电缆类型
电缆接头 BNC
在线电压探测 6.5V
过压保护 250V有效值 (通过BNC接头)
显示 图标类型7段LCD,带背光 (1分钟无操作自动关闭)
防尘防水 IP42
电池型号 4个1.5V (AA , LR6)
电池寿命 约5,000次测试
工作温度 -18℃ 到 60℃
存储温度 -20℃ 到70℃
相对湿度 85 % 在 35℃
外形尺寸 235H x 100W x 44D mm
重量 约450克
过压保护标准 EN 60950 : 1999 章节. 2.3,(通讯网络过压保护标准)
安规标准 符合IEC1010-1: 2001
EMC EN 61326 : 1997+ A1 : 1998 / CE 认证
选型参考
型号 CLM33 F900
测量原理 四线电阻式 TDR固态时域反射
量程 30000米 3000米
精确度 1% 2%
功能 横截面积0.15mm² 到 240mm²
20标准档位
8个用户自定义档位
欧姆档位 自动量程
39组标准电缆
20组用户自定义
自动输出阻抗控制
VOP值 1.0% 到99.9%可调
测试盲区 无 5米
取样值 标准5米 大于10米任意长度
取样长度越长,测量精确度越高
分辨率 0.1米(长度) / 1m Ω (电阻值) 50cm
在线电压 不能用于测试带电线路 6.5V以内 / 250V有效值过压保护
测量条件 必须夹住电缆的两端;多股线如能找到末端,可短路末端于一头测量 于一端测试,夹住两股相邻的导线
电缆材质 标准模式:纯铜或纯铝国标
自定义模式:任何金属导体 任何两芯以上金属导体
适用对象 单芯线(或多芯的单独一股)
国标电力电缆、非标电缆、特殊电缆 双绞线、同轴电缆、屏蔽电缆、多股线

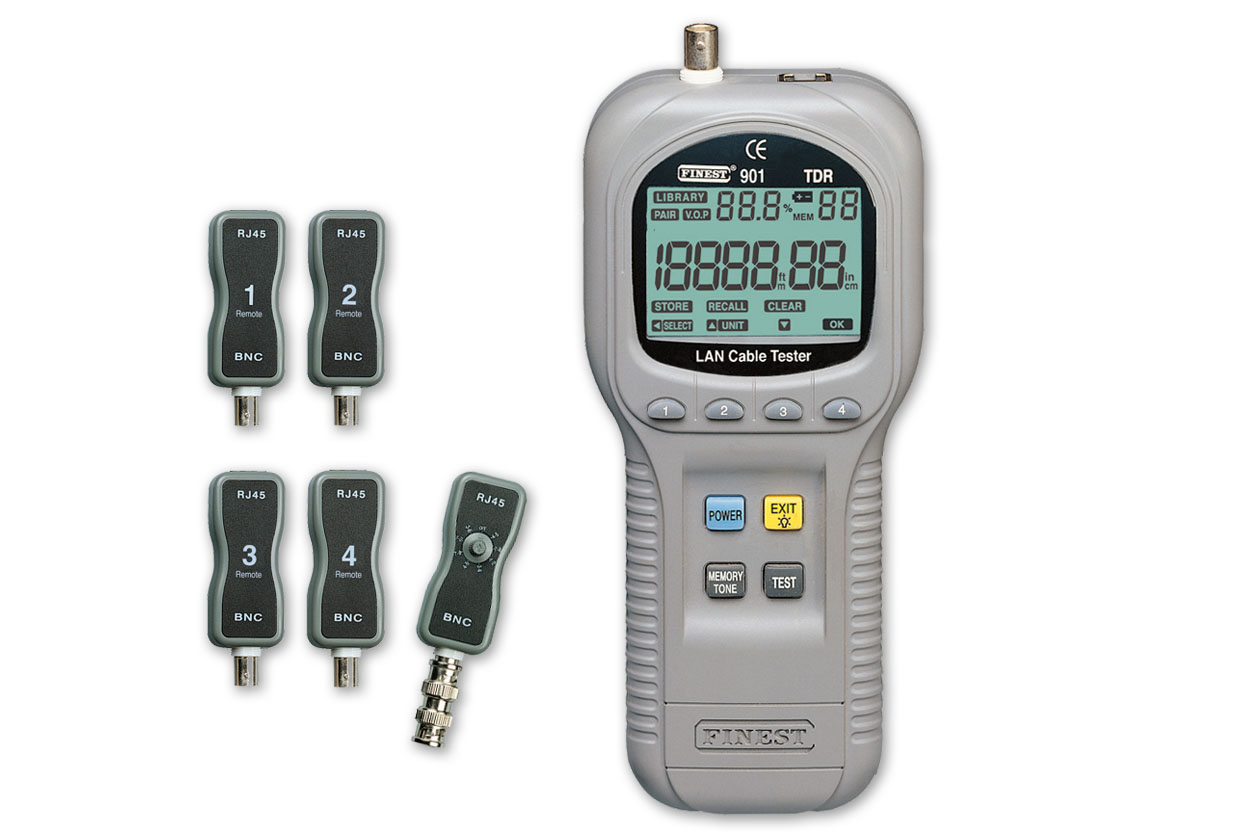

F900 vs F901
型号/功能
F901
F900
显示分辨力 / 精确度
5cm / <1%
50cm / <2%
长度量程(网线,电话线,同轴电缆,通讯电缆及电力电缆等)
600米
3000米
网路映射:短路,开路,错接,反接,串扰
V
配置远端识别器
V
音频发生器
V
超大LCD背光显示
V
V
自动输出阻抗控制
自动量程
自动回零
自动调整灵敏度
V
V
简易的前面板设计,便于设置和操作
V
V
39组标准电缆数据库
V
V
20组用户自定义电缆类型
V
V
在线电压探测6.5V(超出会提示过压” OUCH”和终止测试)
V
V
250V有效值过压保护
V
V
防尘防水IP42
V
V
CE认证
V
V
