ZX-3超声波测厚仪 规格书

ZX-3超声波测厚仪/ZX-5超声波测厚仪/ZX-5DL超声波测厚仪

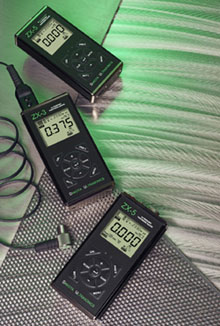

ZX-3/ZX-5/ZX-5DL超声波测厚仪

美国DAKOTA ULTRASONICS公司推出的新一代超声波测厚仪ZX系列。具有使用简单,功能强大,体积小巧,可靠性高等特点。挤压铝制外壳,坚固耐用。

ZX-3超声波测厚仪
-  150V方波脉冲发生器
- 可调增益( 40~52dB ),以3dB为步长(可选超低、低、中、高、超高五档)
- 可选择手动或自动探头校零
- 低温定制液晶显示器(-30℃)
-  IP65防护等级
ZX-5超声波测厚仪。在ZX-3的基础上,增加:
- 声速测量模式,可做为超声波声速仪(球化率仪)
- 差值模式
- 上下限报警模式
-  USB Type-C数据接口
ZX-5DL超声波测厚仪。在ZX-5的基础上,增加:
- 32M闪存内部数据存储器


技术参数

测量

测量范围:0.63~914.4mm(),取决于材料和探头类型
单位:英制和公制
分辨率:0.01mm
声速范围:305~18542m/s
脉冲重复频率:200Hz
显示刷新频率:10Hz
增益:40~52dB,步进3dB

显示

多功能74位半数字液晶显示器,数字高度为12.7mm
两个3.2mm14段显示区和一 7段显示区,用于显示信息和数值
附加的图标表示功能和模式
背光可选择开//自动,可选 择亮度(低、中、高)选项 条形读数稳定性/重复性指示

特点

探头校零:手动和自动校零
探头直径:可选择探头直径以提高线性
高速扫描模式: 显示扫描期间的最小读数,扫描频率为100Hz
差值模式:显示测量值和输入的标称值的差值( ZX-5ZX-5DL)
报警模式:上下限声光报警(ZX-5ZX-5DL)
声速测量模式:用于球化率的测量(ZX-5ZX-5DL)

探头

频率范围:1~10MHz
双晶探头
LEMO
接口,1.2米探头线
可定制用于特殊应用的探头

存储

可存储40组,每组250个数据,共10000个数据(ZX-5DL)

其他

键盘: 防水防油密封按键膜,九个触感反馈按键
电源:标配为两节5号碱性电池 ,可选镍镉电池或锂电池。电池低电量指示。无操作五分钟后自动关机。Type-C供电(ZX-5ZX-5DL)
重量:312g(含电池)
尺寸:131.3x63.5x31.5mm
操作温度:-30~75℃
外壳:挤压铝制外壳,底盖为镍板镀铝,环保封装
包装:ABS工程塑料箱


常用探头

型号

频率

探头晶片直径

探头接触直径

测量范围

说明

PT-102-2000

5.0MHz

6.35mm

9.53mm

1.0152mm

标准探头

PT-101-2000

5.0MHz

4.76mm

6.35mm

1.050mm

小管径探头

PT-104-0000

1.0MHz

12.7mm

15.88mm

3.850.8mm(铸铁中)

铸铁探头

PT-102-1000

2.25MHz

6.35mm

9.53mm

1.5100mm

低频探头

PT-102-3300

7.5MHz

6.35mm

9.53mm

0.63152mm

超薄探头

PT-104-2000

5.0MHz

12.7mm

15.88mm

1.27508mm

超厚探头

PT-042-2000

5.0MHz

6.35mm

9.53mm

1.0152mm

标准高温探头,最高340℃

PT-044-2000

5.0MHz

12.7mm

15.88mm

1.27508mm

厚高温探头,最高340℃

PT-212-2001

5.0MHz

6.35mm

9.53mm

1.0152mm

超高温探头,最高480℃

PT-214-2001

5.0MHz

12.7mm

15.88mm

1.27508mm

超厚超高温探头,最高480℃
