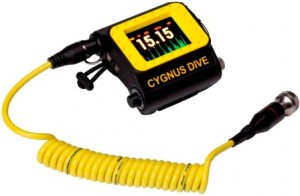

潜水型DIVE水下超声波测厚仪

潜水型DIVE水下超声波测厚仪

潜水型DIVE水下超声波测厚仪

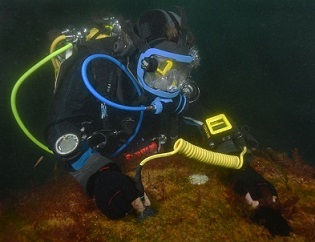

腕式超声波测厚仪是为专业的潜水者量身定制的。在进行水下测厚时,潜水者将测厚仪固定在手腕上,另一只手可以完全解放出来。在配备了亮色AMOLED显示屏之后,即使在能见度低的地方,潜水者和照相机都方便地能从各个角度观察。即使在水下300米,它都能易于操作,精准地读数。信固潜水型测厚仪配备单晶探头,可以穿透厚达20mm(Deep-Coat模式下)的腐蚀和涂层厚度。在单波模式下,新引入的双晶探头方便在没有保护涂层情况下的基体测厚。该测厚仪的应用领域包括前后表面腐蚀严重的金属材料,如生铁和锚链。

正如所有信固其他产品一样,最新的信固潜水型测厚仪的操作非常简便,只有两个按钮,一只手就可以简单快速地操作导航菜单。

新版CygLink v4软件对于记录和显示测量数据的记录和储存方式提供了多种选择。







特点

  • 手腕佩戴,单手即可操作,完全解放另一只手
  • 亮色AMOLED大显示屏,在能见度很低的水下,显示清晰可见
  • 配备A扫描,用于测厚的验证
  • 只要设置Auto-Log选项,无需按钮即可自动传输数据,A扫描可存多达5000条数据
  • 无需去除涂层(最厚20mm),多重波保证测量的准确性
  • 多重波模式即可错误自检,以确保显示的厚度结果真实、可靠
  • Deep Coat模式下,可穿透20mm涂层进行测厚
  • 配备双晶探头,用于单重波模式测厚
  • 潜水型测厚仪探头连线为长达一米的卷线,有双层的绝缘保护层
  • 经测试,可承受深达300米的水下压力
  • 可充电型锂电池续航时间长达11小时





选项

水上视频监控Video Overlay

当在水下进行检测时,厚度的测量和校准可以在水上的屏幕显示:

  • 显示校准设置,可判断仪器是否在待测材质上进行检测
  • 通过监控屏幕表面展示,视频可存储
  • 实时检测信息可显示在屏幕的任意位置
  • 测量数据可以叠加到复合PAL 或者NTSC视频信号上

头盔显示器HelmetView

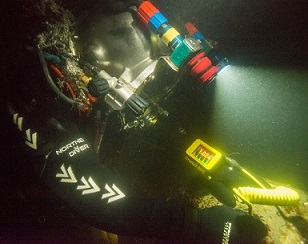

通常潜水者们会遇到在黑暗或者光线受限的水体里测厚的情况,于是信固的头盔式显示器HelmetView就应需而生。

一个小的显示器可以用螺丝安装在潜水者的潜水头盔前端的透视镜上方,而电线可以插在信固潜水型测厚仪的顶端数据接口上。

这样,测量的厚度值就可以清晰的显现在潜水者的眼前,即使潜水者看不清头盔外的东西。

厚度值会通过一个OLED 显示屏清晰的显示,亮度可通过DIVE测厚仪上的菜单调节。

数据录入选项

信固潜水型可以在其内部闪存中存储高达5000条测量点的厚度记录。

自动数据录入

仪器的录入功能可以将稳定的厚度读数自动存储下来,不需要按任何数据录入的按钮。

A扫描图表

在存储厚度值时,其相应的A扫描图表也会被自动保存。

报告

录入的数据可以通过DIVELINK 软件从仪器上传输到电脑里,并且可以输出文本或者导出为EXCEL格式的文件。

分组

数据分组可以通过在DIVE的简易菜单中创建一个新分组的方法来实现。

媒体


规格

显示

2.8” 1/4 VGA AMOLED显示屏(像素320 x 240)
大字体显示(读数高度15mm ),任意角度都清晰可见
A扫描显示,带自动X坐标
电量,信号强度,探头型号,声速
测量模式、单位

电池

单个3.6V 锂离子8.2 W 电池
低电量警示消息

测量模式

多重回波(三次后壁回波),使用零度单晶探头
自动忽略表面涂层,并且只检测金属基材厚度
单次回波(第一次后壁回波),使用双晶探头

较厚涂层 在多层回波模式下,可以容许穿透达20mm厚的涂层
探头

单晶探头 :
2.25 MHz 13 mm (标准) S2C
2.25 MHz 19 mm S2D
3.5 MHz 13 mm S3C
5.0 MHz 6 mm S5C

双晶探头:
2.0 MHz 13 mm x2 (生铁等) T2C
5.0 MHz 8 mm x2 (标准) T5B

探头线 双层外防护层材质为PU,颜色为黄色,方便水下定位。卷线方便使用。用FischerS105 系列接口。
测量范围

单晶探头,多重回波(穿过涂层)
2.25 MHz = 3.0 ~ 250 mm
3.5 MHz = 2.0 ~ 150 mm
5.0 MHz = 1.0 ~ 50 mm

双晶探头,单重回波
5.0 MHz = 1.5 ~ 50 mm, 钢材中
2.0 MHz = 2.5 ~ 150 mm, 钢材中

测量分辨率

多重回波 单晶探头 - 0.1 mm  0.05 mm
单回波 双晶探头 - 0.1 mm  0.01 mm

测量单位 毫米或英寸
探头校零 所有类型探头都全自动校零
V声程修正 所有双晶探头自动V声程修正
速度范围 2000 -9000 m/s, 1 m/s SETPS
脉冲器 双通道 70V尖峰脉冲
接收器/放大器 10 MHz带宽, 120 dB范围, 自动 TCG60 MHz 测量时基
数据记录 单手操作自动稳定存储数据,可储存多达5000多条测试数据,包括640A扫描数据
数据输出 表面连接为RS-485单配对,半双工
电脑软件 CygLink v4 允许远程传输数据并观察A扫描图,可生成PDF格式的报告,有数据图线及统计分析,适用于 Windows 7 Windows 8

套件内容

潜水测厚仪主机,两块可充电电池,充电器,多重回波探头(通过涂层,2.25 MHz 13 mm),操作手册,探头薄膜,薄膜钥匙,测试块,薄膜耦合剂

应用

  • 桥梁的维护和安全检测
  • 码头、船坞闸门、防洪堤,打桩系统等金属测厚和磨损检查
  • 海上平台和船只的金属厚度和腐蚀检测
  • 管道和储罐在安全腐蚀监控
  • 船级社检查
