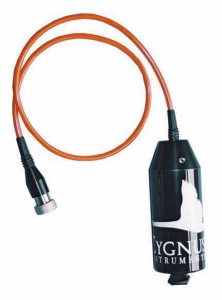

水下机器人(ROV)附着型船舶多重波超声波测厚仪

水下机器人(ROV)附着型船舶多重波超声波测厚仪

水下机器人(ROV)附着型 多重波超声波测厚仪


迷你水下机器人(ROV)附着型是专门设计用来安装在小型的观察型ROV上面的,这些ROV可能带,也可能不带操作设备。

这种仪器跟VideoRay相配套,容许操作者在以前使用大型的ROV或者潜水者不能实现的地方进行厚度测量。多重波超声波测厚仪可以在不去除表面涂层的情况下进行厚度和腐蚀度的测量。

岸上专门的软件可以显示时间,日期和厚度读数,并且可以将数据储存下来并输出。另外还有一个可选的岸上显示器(TSR)。这个仪器可以远程的在岸上显示厚度读数并且可将显示结果覆盖到一个视频信号中,从而可以在ROV的摄像头显示屏中可视化厚度值。

最深曾在水下500米处测试。

请点击此连结观看迷你水下机器人(ROV)附着型跟 VedioRay ROV 、AC-ROV Thickness Gauge與 Deep Trekker DTG2 ROV 相配套的應用信息。






特点


  • 专门为小型观察型ROV设计
  • 配套CygLink软件,可显示和录入测厚数据,并可将数据存储到文件中或打印。
  • CygLink软件有两种数据录入功能:快速录入,这种只录入厚度值;结构化录入,这种模式有四种模板,分别为单点、多点、方格式和主要点。
  • 信固岸上显示器(TSR)可选。这个仪器可以远程的在岸上显示厚度读数并且可将显示结果覆盖到一个视频信号中,从而可以在ROV的摄像头显示屏中可视化厚度值。
  • 在地上,可通过CygLink软件或者岸上显示器来简单校准。
  • 可选的探头框架来测量曲面或平面。
  • 只需要一个双绞线就可以将数据传到水上

选项

 G1探头架 - 用于观察、检测、轻量级工程

信固的G1探头架是专为观察、检测、轻量级工程所设计的。乙缩醛造成的材料既坚固又轻巧,安装框架可调整,以保证水下探头的最优化放置。水下探头安装在一个可移动的关节上,可以上下15度的移动来进行自动对准,使探头与探测面接触良好,使ROV的操作员的工作更轻松。

想要更多的了解G1探头架,请点击信固 G1 观察、检测、轻量级工程用ROV探头架

S1探头架 - 用于ROV的船体检测

搭配信固水下机器人ROV附着型的测厚仪,信固的S1新探头架是专门设计用来安装在检测或中型的ROV上,进行船体检测的。


规格

测量物料 材料声速介于1000米/秒到9995米/秒之间
测量范围(钢) 3mm-250mm,用2.25HMz的探头
2mm-150mm,用3.5HMz的探头
1mm-50mm,用5MHz的探头
精确度 0.1mm,需要根据信固公司的校准步骤进行校准
分辨率 0.05 mm
探头 单晶软面压缩
13mm---2.25,3.5,或5MHz
电源 7.0 - 30 V 直流电 @ 150 mA (最大)
显示屏 电脑或带VGA的笔记本(工具包不包含)
尺寸 160 mm x 62 mm
重量 550 g
操作温度 -10 °C to +50 °C
认证 RINA型式认可
可测深度 通过500米水下试验
连接 RS-422,单向单绞线,2400波特
遵从标准 British Standard BS EN 15317:2013
环境条例 遵守RoHS, WEEE 条例

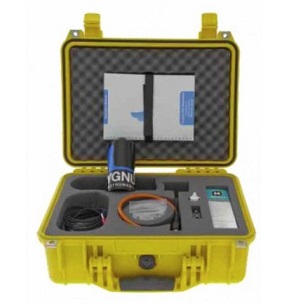

套件内容

主机,带水下专用远程探头的电线(0.95米),4头密封连接器,带9头连接器的跨线,"RS-422到RS-232的转换器,试验电线,CygLink数据录入软件,水下探头膜片耦合剂,备用膜片,锁环匙,备用密封环,15mm(0.5英寸)测试块,用户手册,提箱,硅胶以及可选的岸上显示器(带覆盖视频套装)。
