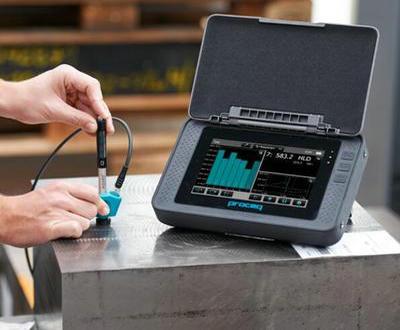

Proceq EQUOTIP550 UCI超声波金属硬度计

Proceq EQUOTIP550 UCI超声波金属硬度计

Proceq EQUOTIP550 UCI超声波金属硬度计

便携式EQUOTIP 550UCI超声波金属硬度检测仪已被全球广泛认可的测量技术和实际的行业标准。可选择不同量程范围冲击装置和测试块及配件,涵盖了绝大部分应用,可对几乎任何物体、抛光部件及热处理表面进行检测。使用动态回弹检测方法和超声波接触阻抗(UCI)方法进行硬度测量。使用范围可在实验室、工场、生产设备车间或现场进行便携式硬度检测。使用蓝牙与iOS应用连接和最先进的同步技术。

产品特点:

1. 具有任何形状和热处理表面的细粒材料进行硬度检测;

2. 屏幕反馈以减少由操作员引起的测量误差 ;

3. 内置强大的报告功能,随时准备好可用的数据资料;

4. 测头可调节的检测负载(提供从HV1至HV5的检测负载,无需购买多个UCI探头);

5. 显示屏采用彩色触摸屏;

6. 支持11种语言和时区;

7. 内部8GB闪存(>1’000’000测量值).

8.  以HV为单位的测量可自动转换为HB、HRA、HRB、HRC以及更多符合ASTM E140和ISO

技术参数:

测试方法

动态回弹方法和超声波接触阻抗 (UCI) 方法

测量范围

20–2000HV

可用测头

UCI(可调节 HV1–HV5)金刚石测头

可测对象

HV1 精密部件、薄涂层、硬化层;HV5 大组件、HAZ、锻造件

平均粗糙度Ra(μm/μinch)

12.5/500

测试范围

150 - 950 里氏(HL)

可互换单位

HB,HV,HRA,HRB,HRC,HR15N,HR15T,MPA

准确度

±2%(150–950HV)

分辨率

1 HV(UCI),0.1HRC

外形尺寸

250x162x62mm

重量

1525g(含电池)

外壳材质

防刮痕电镀铝

显示屏

7”坚固的彩色触摸屏装置(800 x 480 像素),双核处理器

内部数据存储

内置8GB闪存(> 1000000 个测量值)

连接

USB 主机/设备和以太网

个人计算机应用

Equotip Link 可提供直接报告和自定义报告

电池

3.6 V、14.0Ah锂离子电池,可通过USB接口装置充电,可更换电池(> 8 小时电池使用寿命)

电源输入

12V+/-25%/1.5A

工作环境温度

-10°C–50°C

湿度

最高90%



工作原理:

UCI(超声波接触阻抗)方法使用跟传统 Vickers硬度检测仪相同的金字塔形金刚石。与 Vickers检测不同的是不需要对压痕进行光学评估,从而可实现快速和便捷的测量。UCI 方法激发一根测试杆进入超声波振荡状态。通过一个力量范围通常为1至5 kg (HV1 – HV5) 的弹簧来施加检测负载。当金刚石压入材料中时,测试杆的振荡频率根据金刚石和待测材料间的接触面积发生变化。仪器检测频率变化,将它转换为硬度值,立即显示在屏幕上。

应用领域:

EQUOTIP 550UCI超声波金属硬度计可现场适应于细晶粒材料的任何形状尺寸的工件,在电镀、机械加工、汽车零部件、航空航天、石化、热处理、模具、轴承、曲轴、齿轮、监督检验和科研教学等领域得到广泛的应用包括:电镀层(如镜面辊、镀铬辊、瓦楞辊、凹版、活塞杆及油缸、活塞环、造纸烘缸、镀铬零部件)、渗氮层、渗碳层、金属薄片、小型零部件等其它便携式硬度计不能测量的工件。

操作方法:



1.将探头放在样品上进行检测。探头必须与表面垂直,特殊脚可用于提高结果的可重复性和避免失真,



2.缓慢并稳定地向着表面按压探头直至达到所选的测量力度仪器将利用屏幕上的提示和可听见的声音来指明何时松开探头。

3.从材料上松开探头。重要的是从测试样品上完全移开探头。否则,结果会有偏差。
