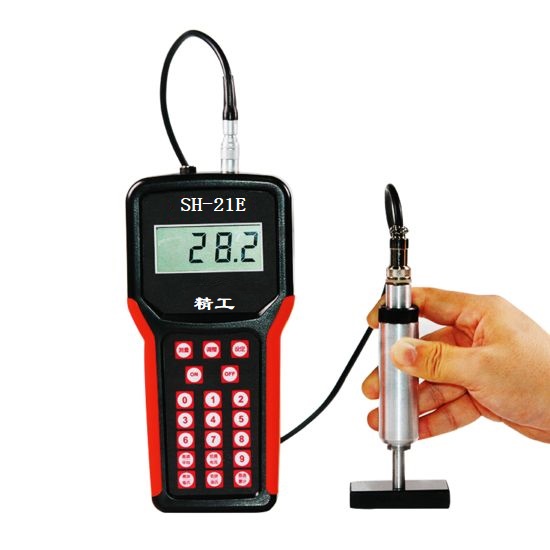

SH-21E 金属无损超声波硬度计

一、产品概述:

SH-21E型金属无损超声波硬度计是一款智能化硬度无损检测仪器,也是目前最为完善的硬度检测产品。它集合了超声波UCI(Ultrasonic Contact Impedance-超声波接触阻抗)方法和ZSC(自动识别双频对照补偿处理系统)技术,采用高精度传感器在精度及温控方面达到了高稳定程度与国内外各类型硬度检测产品比对它的特点是适用领域广、测量范围宽、测试精度高、对被测物表面无损、稳定性好、受温度影响小、待机时间长、操作简便等。

本产品主要适用于金属材料的快速硬度检测,如用相同弹性模量或材质的标块也可做其它材料及特殊金属的硬度检测,它基于超声接触阻抗测量原理也称UCI(Ultrasonic Contact Impedance-超声波接触阻抗)方法,在均匀的固定接触压力下,传感器超声振动杆的超声谐振频率随试件硬度(不同硬度金属材料对传感器超声振动杆产生的阻抗不同)而改变,主机通过连续监测接收超声频率的不断变化同时经过ZSC(自动识别双频对照补偿处理系统)系统分析处理后将真实且稳定的数据传输给计算机,计算处理后显示出精确的硬度值。超声硬度计属于高端无损硬度检测仪器(在欧、美国家的航空航天、科研教学、工业生产等需要精确硬度检测领域早已得到普及和应用),SH-21E型智能无损超声波硬度计的问世将解决国内一直以来以压痕法、电磁感应回弹法等一些有损检测方法为主,做硬度检测手段所带来的弊端和局限性。它对被测工件表面无损伤且受影响因素少,测值稳定精确,可适用于任何形状、尺寸的材料如:薄板、镀层、齿轮、圆弧面等及小公差范围内确定材料特性。

本仪器小巧轻便、外形美观、操作方便、耐用性强、采用优质进口器件可适宜于条件恶劣的野外作业。

二、特点:

1.    测试精度高采用了SH21E(自动识别双频对照补偿处理系统),符合且高于国标JB/T 9377-2010规定

2.    应用范围广如:齿轮、轴承、各种金属镀层(如渗氮层、渗碳层、电镀层、铬层等)、金属薄片、金属薄板、小、异型工件、不可移动的大型工件、圆柱击针、汽摩配件、各种模具等需要硬度检测的产品,都可做到精准检测

3.    内部设有抗干扰保护电路,对外界的抗干扰和保护能力强

4.    主要测量金属洛氏(HRC)硬度,自带转换功能可在不同硬度制式间自由转换:布氏(HB)、洛氏(HRC)、维氏(HV)

5.    对不同形状、尺寸和材质的金属被测工件检测无需更换测头,弹性模量不同的或特殊材质的被测工件只需用相同弹性模量或材质的标块做标试(调校)即可

6.    对被测工件表面无损伤、稳定性好、测量范围宽

7.    内置充电锂电池供电、待机时间长,方便现场无交流电源操作

8.    自检功能可判断仪器与测头间故障

9.    可对硬度值分布不均的被测工件做多点累计求平均值

10.  可手持测头直接对被测工件进行任意方向检测如:水平、垂直向上、斜上等只要保持测头接触点与被测物表面垂直


三、应用领域及适用范围:

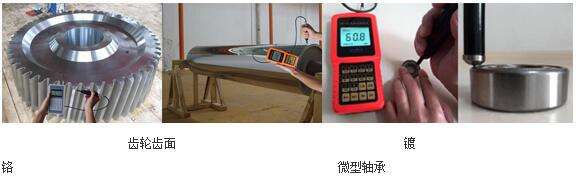

SH-21有系列智能无损超声波硬度计在机械加工、钢铁、航空航天、船舶制造、石化、电力、热处理、模具、齿轮、轴承、螺栓、钻头钻杆、农用机械、军工配件、汽摩配件、印刷机械、监督检验、科研教学等部门和领域得到了广泛的应用,本系列产品可适用于检测任何形状、尺寸的工件如:金属薄片、镀层(渗氮层、渗碳层、电镀层    、铬层等)、弧面(轴承、枪械击针、圆柱形连杆、印刷机印辊等)、异型工件(螺纹、齿根、凸轮等)模具型腔体等实验空间很狭小的工件、机床导轨、零件生产流水线、压力容器、汽轮发电机组及其设备的失效分析、热处理工件的质量控制、大型工件大范围内多处测量部位的快速检验、其它台式、便携式(里氏)硬度计不能测量的工件、不易移动的大型工件、不易拆卸的零部件及特殊形状的被测工件均可在任意方向测量,如水平、垂直向上、斜上等(只要保持测头与被测物体表面垂直即可)。


四、技术参数:

测量范围:  HRC 21-67   HB 200-550      HV 200-999

显示精度:  洛氏硬度显示时,全量程内显示精度0.1HRC

标块测量精度:  ±1HRC以内(符合且高于国标JB/T9377-2010规定)超高稳定度

可测量材料:出厂时用随机附带钢质材料试块做校准,主要用于钢质材料硬度测量,若使用同一材质标准试块可测量

测量方向:支持360°(垂直向下、斜下、水平、斜上、垂直向上)

硬度制式:布氏(HB)、洛氏(HRC)、维氏(HV)

被测物表面粗糙度:要求在表面光洁度6级=Ra 3.2以上为佳

最小被测物尺寸:5×5mm,厚度1mm以上    ※厚度小于2mm的被测物最好涂油后耦合到一个大质量的平台上测试

接触压力:均匀的接触压力5--20N±1N(可按测试条件调配压力)

测头规格:136°金刚石角锥体

仪器使用电源:AC220V±10%    50/60HZ      DC5V由内装可充电电池提供

充电时间:5小时

外形尺寸:204×100×35mm
