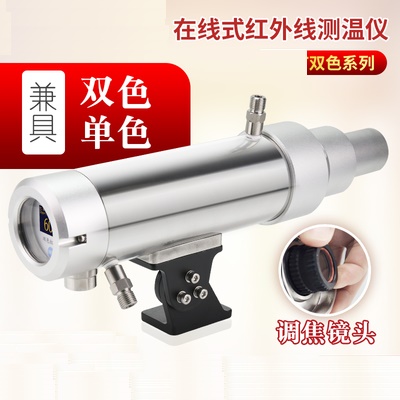

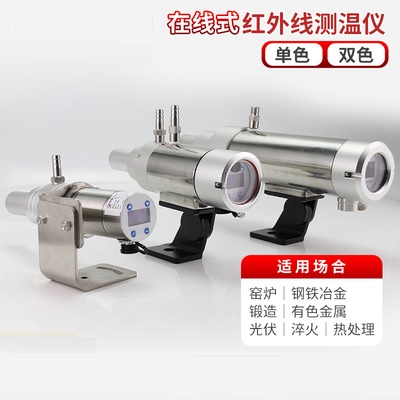

DCTQ-7014系列双色红外测温仪

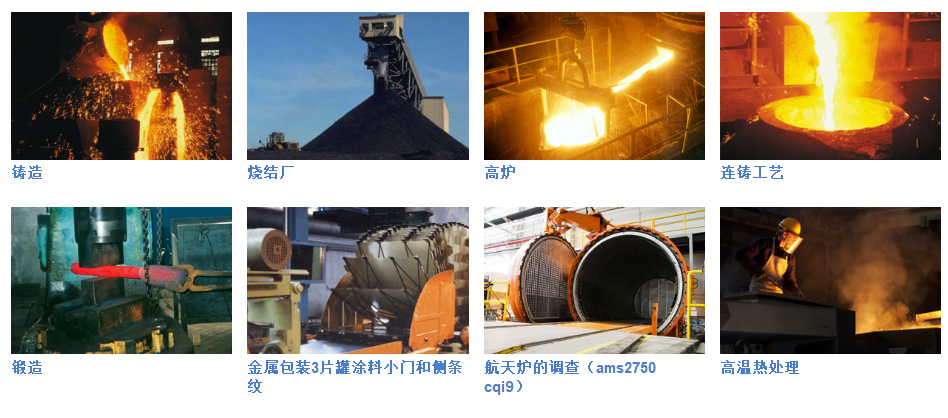

DCTQ-7014系列双色红外测温仪可广泛应用于冶金行业(线棒材、热轧板、锻造)和铸造行业,水泥窑,感应加热,单晶硅和多晶硅等各种工业场合温度的测量。尤其适用于远距离测量小目标、发射率易变化的材料以及有强烈衰减的场合精确温度的测量。

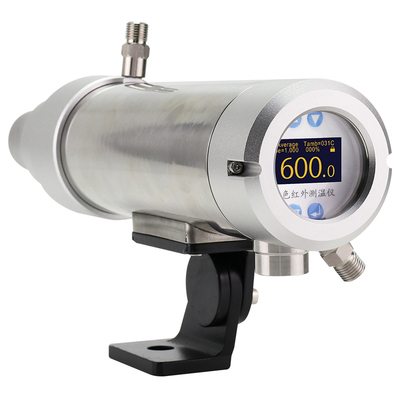

DCTQ-7014系列双色测温仪具有坚固的外形,采用不锈钢机芯(机芯直径仅为59mm),标配不锈钢防护套(带吹扫和冷却功能),防护等级IP65,密封部件采用耐高温橡胶,适用于各种工业场合。

检测目标在水汽、灰尘、目标大小变化、部分被遮挡、发射率变化等环境中,即使检测信号衰减95%,也不会对测温结果有任何影响。软硬件设计,适用于一百万倍信号的处理,可以满足用户对仪器精度、重复性、等各方面的要求。

产品特点

  • 测温范围覆盖350℃~3000℃
  • 测温精度可达0.5%,重复精度为2℃,分辨率0.1℃
  • 响应时间10ms~99.99s可调
  • 采用可调焦镜头,测量距离0.35m至无穷远
  • 对探测器采用PID恒温控制,消除环境温度对测量的影响
  • 1:1高亮度绿色LED光源或可视目镜,清晰显示被测目标的位置及大小
  • 兼具双色和单色测温功能
  • 双色模式下,有镜头脏检测功能
  • 采用工业级OLED屏为显示界面,人机界面友好
  • 丰富的外设接口:2路独立的模拟量输出、2路报警输出、1路电平输出以及1路RS485通讯接口
  • 软硬件等抗干扰设计提高系统稳定性,可抗2500VDC脉冲群干扰
  • 有抗氧化测量功能,测量时不受氧化物的影响
  • 最多支持26台测温仪总线级联,通过PC实现网络化控制

技术参数

型号

DCTQ-6016

DCTQ--7018

DCTQ--7025

DCTQ--3514

DCTQ--4020

测温范围(℃)

600~1600

700~1800

700~2500

350~1400

400~2000

探测器

Si/Si(叠层硅)

InGaAs/InGaAs(叠层铟镓砷)

工作波长

波长1:(0.7~1.08)μm

波长2:1.08μm

波长1:(0.9~1.7)μm

波长2:1.7μm

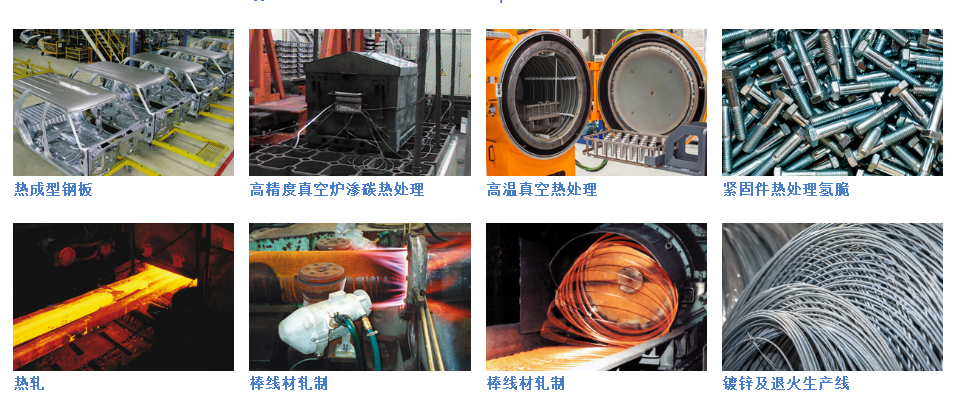

主要应用

热轧、线棒材、金属锻造、铸造、真空炉、

感应加热、溶化的玻璃、水泥窑、半导体

热轧、线棒材、有色金属加工、

感应加热、镀锌线

距离系数

60:1

100:1

100:1或200:1

30:1或60:1

100:1

测量距离

0.35m至无穷远可调

测量精度

±0.5%tm℃(tm为测温范围上限值)

分辨率

0.1℃

0.1℃

重复精度

±2℃

单色系数

0.100~1.000,步距0.001可调。

双色系数

0.850~1.150,步距0.001可调。

响应时间

10ms~99.99s可调

信号处理

峰值、谷值、平均值,环境温度过高过低报警,单色、双色可切换,掉电保护等功能

输出

多种模拟量输出16bit (4mA~20mA,0mA~20mA,0V~5V,0V~10V可选),

分辨率0.1℃,电流环输出最大负载600Ω,电压输出允许电流10mA

模拟量16bit输出4mA~20mA,分辨率0.1℃,电流环输出最大负载600Ω

报警输出:上限、下限报警,采用光耦继电器使用寿命无限制,

导通电阻≤25Ω,最大允许电压AC42V或DC60V,最大允许电流120mA,响应时间2ms

PNP电平输出(输出电流100mA,带过载保护)

RS485输出,可实现参数修改,数据记录和查询等功能

显示方式

采用工业级自发光OLED显示屏

供电电源

DC(20~30)V,带过压、过流、短路保护,功耗:5W(24V@200mA)内置EMI滤波器,可抗2500VDC脉冲群的干扰。

预热时间

内置恒温加热器,通电10min后测温

瞄准方式

内置可见高亮度绿灯或目镜瞄准

接口

采用德国binder密封插头和12芯耐高温屏蔽电缆(长度2.5m)

使用环境

不带水冷:-30℃~+55℃,吹扫压力为0.1MPa,流量为6L/min

带水冷:-30℃~+120℃, 冷却水压力为0.2MPa,流量为2L/min

防护等级

IP65

接线表

绿

粉红

浅蓝

1

2

3

4

5

6

7

8

9

10

11

12

+24V

0V

多种方式
模拟量

(4~20)
mA

输出信
号地线

PNP

COMH

NOH

COML

NOL

A

B

电源输入

模拟量输出

对0V

上限报警输出

下限报警输出

RS485通讯接口

多种方式模拟量输出为:(4~20)mA、(0~20)mA、(0~5)V、(0~10)V可选。

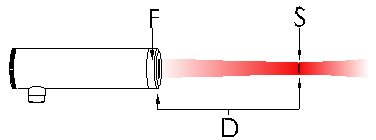

光路图


S=D/F(S目标的直径,D测量距离,F光学分辨率)。可调焦距0.35m至无穷远

D(m)

0

0.2

0.35

0.5

1

1.5

2

3

S1(mm)

13

8

6

8

16

25

32

50

S2(mm)

13

7

3.5

5

10

15

20

30

S3(mm)

13

4

1.75

2.5

5

7.5

10

15

S1对应F=60:1, S2对应F=100:1, S3对应F=200:1
