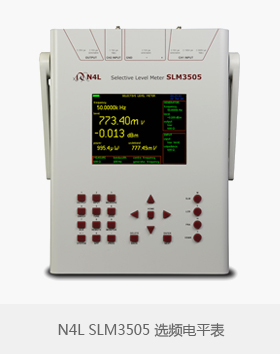

Newtons4th牛顿SLM3505/SLM3505-E选频电平表

SLM3505选频电平表 便携式选频电平表,带集成信号发生器,用于现场便携式电力线通信分析,适合电力线通信测试,智能电网。

Newtons4th牛顿SLM3505/SLM3505-E选频电平表,便携式电力线通信分析仪

SLM3505选频电平表
便携式选频电平表,带集成信号发生器,用于现场便携式电力线通信分析,适合电力线通信测试,智能电网。

现场便携式电力线通信分析仪,带有彩色显示和USB记忆棒接口,用于数据传输。N4L SLM3505还包括VSWR,示波器和阻抗(LCR)模式。

SLM3505用于调整和维护电力线载波,音频音频和FSK通信系统,旨在为电力系统保护工程师和继电器/通信技术人员提供单一仪器解决方案。这款多功能仪采用紧凑轻便型设计,可以替换现有的四种电力线载波仪表,节进而约成本。

SLM3505将信号发生器集成到与选择性电平表相同的机箱中,不再需要单独的信号发生器。

Newtons4th牛顿SLM3505/SLM3505-E选频电平表功能
• 单频和双频
• 选频电平表
• 阻抗分析仪(LCR测量)
• 频率响应分析仪
• VSWR电表
• 信号发生器
• 示波器

Newtons4th牛顿SLM3505/SLM3505-E选频电平表应用

Newtons4th牛顿SLM3505选频电平表,便携式电力线通信分析仪可以用于电力线载波校准和维护、线路陷波器校准与测试、线调谐器校准和测试、PLC发送器和接收器测试和设置、音频保护继电器通道测试和设置、FSK遥测测试

线路陷波器校准与测试
SLM3505的阻抗分析仪直接在显示屏上提供阻抗与频率的关系曲线。 因此,技术人员可以查看共振频率的曲线,并在实时环境中查看变化时调整陷波器和调谐包,而无需调整仪表。
由于SLM3505是一款真正的LCR测试仪,可以消除电缆阻抗,可以测试引线长度和间隔。 现在,技术人员可以将长引线连接到安装的陷波器,通过简单的将引线中的电容归零即,即可在地面上进行测试。

LINE TUNER测试
SLM3505提供单一仪器解决方案,用于调节调谐器系列电感器和阻抗匹配变压器,以实现小反射功率。 3505采用传统的定向耦合器技术或创新的阻抗比较技术,无需任何额外硬件即可实现相同的测量结果。 使用VSWR模式中的任何一种技术,屏幕都会显示被测频率,正向功率电平,反射功率电平和%反射功率。

PLC发送器和接收器测试
SLM3505的宽频率范围(5Hz至5MHz)非常适合设置电力线载波,音频音频或模拟基带微波系统的发射器和接收器。与许多传统的选择性电平表不同,SLM3505扫描所需的频率范围,然后自动以MAX.峰值或两个MAX.峰值。高电平输出为电力线载波应用提供高达2瓦到50欧姆的电平,而低电平输出非常适合用于音频音频和微波系统。对于电力线载波用户而言,高电平,高阻抗输入峰值可达300V,可在现场处理任何标准发射机输出,而无需外部衰减器。

数据和事件记录
SLM3505的测试功能将为技术人员提供宝贵的信息,以供将来作为参考用于验证设备的测试和校准状态。 内部1 GB存储空间,外部USB存储卡兼容性和用于笔记本电脑连接的RJ45输入连接为用户提供了一种用于存储和检索现场数据的多功能解决方案。

现场仪表
SLM3505采用坚固的铝制外壳制造,带有可调节手提把手和单独的尼龙肩带,便于现场使用。 SLM3505采用先进的5.7英寸彩色显示器,可在各种条件下极大限度地提高可见度,包括全日照。 SLM3505的平板尺寸(305x230x45毫米)和相对较轻的重量(2.3千克),紧凑方便携带,可以成为技术人员的主要诊断工具。 除了使用内部可充电电池和交流适配器外,SLM3505还可用外部电源或12V车用电池。
