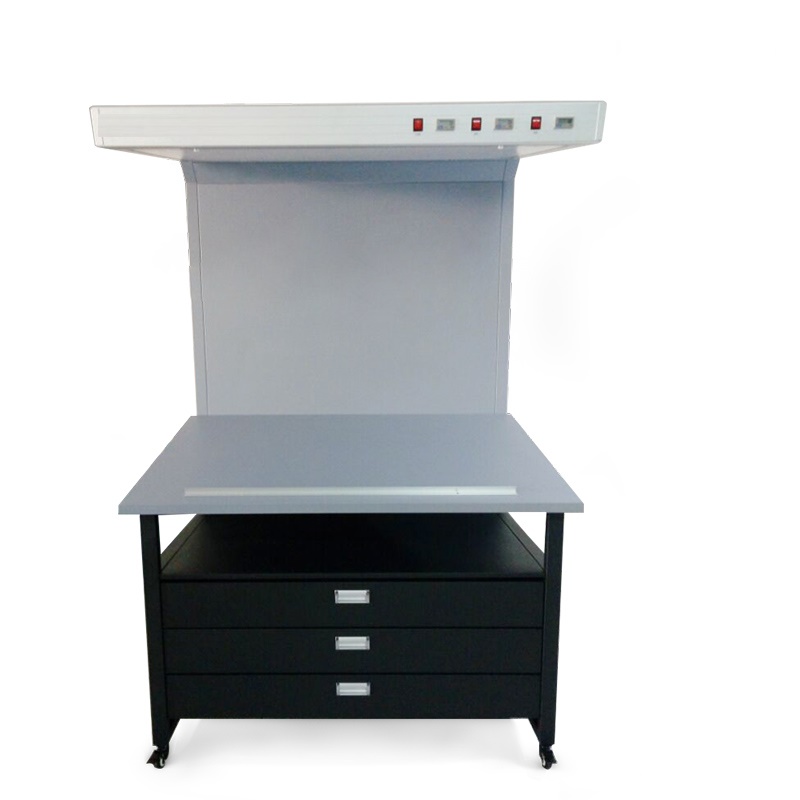

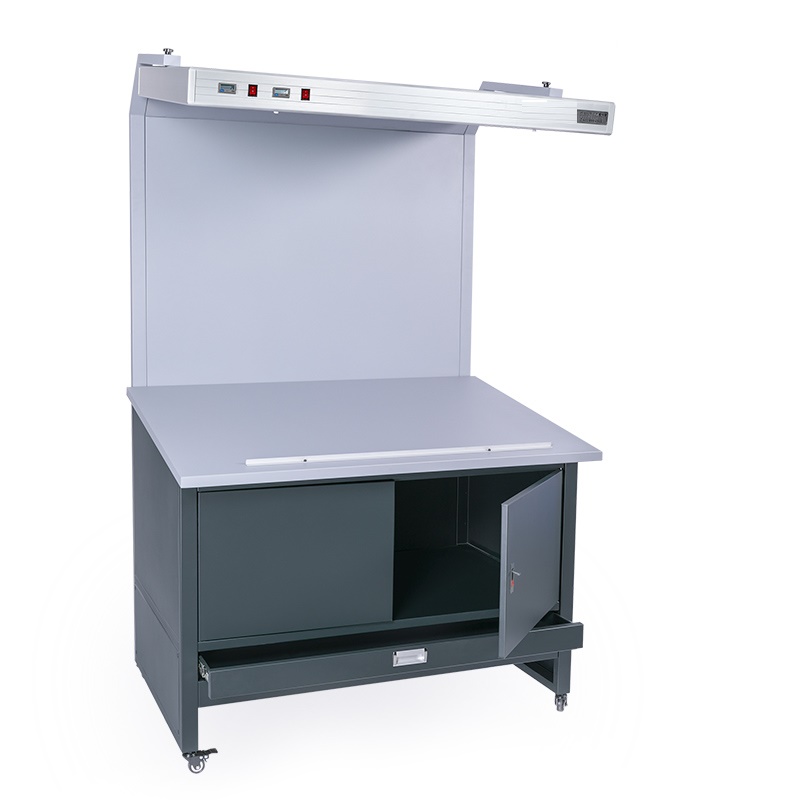

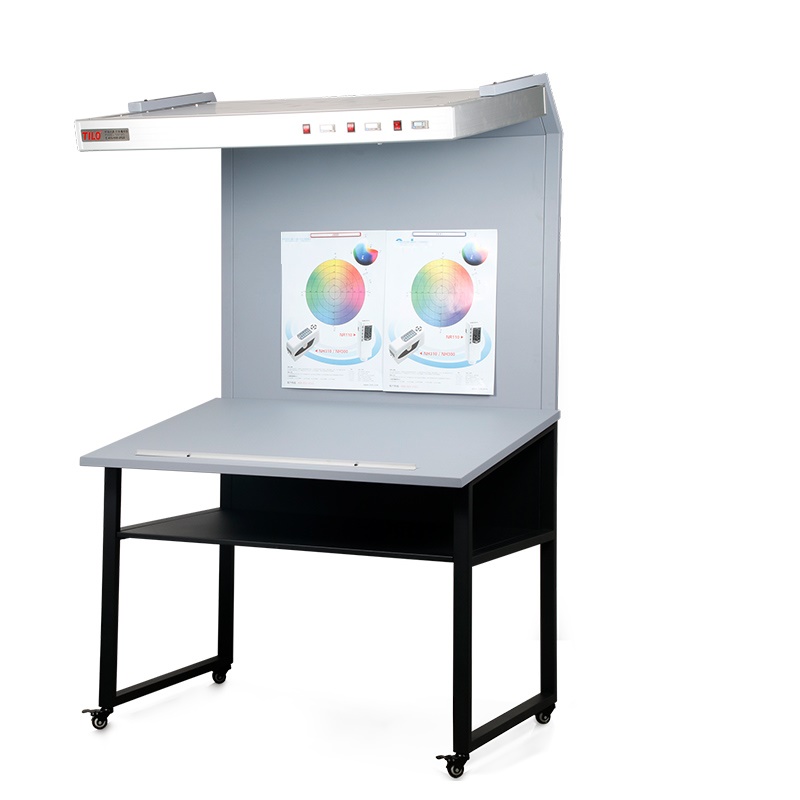

SPS-80T 双光源配色看版台

SPS-80T 双光源配色看版台,CIE D65光源与A光源双功能设置,中性灰观察环境、双光源配置的 SPS-80T双光源配色看版台,由D6500高显色性超级光管、A光源充气钨丝灯与精确设计制造的投光机构制成。各项技术指标充分满足CIE国际照明委员会及CY3-91标准有关色评价与配色比色照明条件的规定。可全天候的应用于印刷、制漆、油墨、塑料、印染等各行各业涉及色彩观察与配色比对之作业场合。

SPS-80T双光源配色看版看样台介绍

标准光源印刷看样台广泛应用在印刷领域,用于准确比对印刷品的颜色偏差。因为不同光源拥有不同的辐射能量,在照射到物品上时,会显现不同的颜色。

印刷生产中的颜色管理,品检员虽然已仔细地对比过货品的颜色,但因为环境光源不标准或与客商所使用的光源不一致,不同光线下所看到的颜色各异,货品色差判定不准确。客商验货时会因为色差超出标准范围而投诉,甚至退货,从而严重影响了公司商誉。

要有效解决上述问题,有用的方法就是在检定货品的颜色时,必须在相同的光源及可控制的条件下进行。例如国际通用标准中常采用人工日光D65作为评定货品颜色的标准光源。

特别是夜班时间,使用标准光源检定货品颜色偏差尤其重要。

印刷看样台同时提供D65、D50、TL84、CWF等光源选择,具备测试同色异谱效应的功能。

二、看样台操作说明

1、将电源线与看样台对接的一头插入看样台的电源插口,看样台电源插口在灯箱顶部,另一头接入市电电源(注意市电电源必须与看样台标示的输入电源相符)。

2、选择一种光源开关按下,对应的光源灯管点亮,同时看样台的计时器开始计时。若要切换光源,可以先把前面光源关掉,再按下需要点亮的光源开关。若需同时开启两种或多种光源,只需同时按下两种或多种光源开关即可。

3、将要检测物品放在台面中间,需要比对两件或两件以上物品的颜色时,应并排摆放在看样台且尽量靠中间位置进行比对。工作时,台面不能放着对工作无关的杂物,以免影响颜色变化。

4、检测完毕,关掉已打开的全部光源灯管开关。下班时间不使用时要将电源关闭,长期不使用时要将电源插头拔出。

5、更换新灯管,灯箱透光玻璃前面有两颗白色帽螺杆,可以把这两颗螺杆旋开,再打开透光玻璃,打开透光玻璃时要轻轻地打开且轻轻地放下。取下需要更换的灯管,再将新灯管装上。注意不同光源,灯管不同位置,不能搞错。

三、看样台日常使用保养注意事项

1、标准光源的使用:光源灯管在点亮30分钟后,色温,显色指数和照度达到更佳状态;如无特别原因,应避免频繁开关、切换灯管,以延长灯管寿命。

2、光源灯管使用寿命:标准光源灯管在使用2000-3000小时以后,色温,显色指数,照度都会衰减,建议及时进行更换,以免影响对色效果。

3、清洁保养:在清洁保养前请拔下电源插头,切断电源,请使用正规的清洁剂擦拭设备,再用干净柔软的布擦净,切忌用水直接冲洗。

四、台式看样台安装方法




 零件名称  数量  零件名称  数量
 ① 后背板  1  ⑥ 插管上  2
 ② 下档  1  ⑦顶板  1
 ③隔板  1  ⑧ 上后背板焊接  1
 ④ 盖板焊接  1  ⑨侧片焊接  2
 ⑤插管  2  ⑩ 灯箱  1

安装顺序

1 .把 ⑨ 两片侧片与 ①后背板连接

2 .把 ② 下档与 ⑨ 两片侧片连接

3 .把 ④ 盖板与 ⑨ 两片侧片连接

4.把 ③ 隔板与 ⑨ 两片侧片连接

5.把 ⑤ 两根插管与 ⑨ 两片侧片连接

6 .把 ⑥ 两根插管上与 ⑧上后背板连接,再与⑦顶板连接

7 .把第6步装好上半部,与⑤插管连接

8 .把灯箱挂到两根插管上,用螺丝固定好

9 .安装完毕,接上电源线,打开开关,使用标准光源


安装顺序

1、根据直射或斜射的类型,确定好安装的位置;

2、在房顶上相应的位置分别安装 ③,确保安全固定;

3、把② 分别旋装到 ① 背面的铆装螺母内;

4、确认吊射高度,一般为① 灯管距离观察台面110cm左右(+/ -10cm);

5、根据高度确认好 ④钢丝绳长度,并做好套圈;

6、悬挂:钢丝绳一头套在 ②,另一头套在③ 上,确保水平稳固;

7、接上电源线,打开开关,使用标准光源。

产品特点

  • CIE D65、A双光源配置
  • 光谱稳定、显色准确
  • 照度规范、光照均匀
  • 独具测试同色异谱效应的功能
  • 配备使用寿命自动计时器,方便用户了解设备的运行情况
  • 配备按标准设计的倾斜式反投光罩、挂板、台板和存样台

测试原理

人们通常在日光下观察颜色,所以工业生产中精细的辨色工作,要求照明光源须具有近似真实日光的光谱功率分布,即CIE所规定的D65标准光源。然而,在配色过程中,有一种很特别的现象:样品与试样会出现在第一光源下颜色相同,而在另外一种光源下则出现颜色差异,即所谓同色异谱现象。如果您在自己的光环境中配制大量生产的色彩产品,而未能排除同色异谱的问题,当客户在千差万别的光环境下产生异议时,投诉甚至退货都有可能发生,烦恼与损失在所难免。因此当您在确定配色或签发生产单前,需要用“A”光源测试同色异谱效应,确保万无一失。

测试应用

基础应用 印刷 适用于印刷行业的色彩观察与配色比对
制漆 适用于制漆行业的色彩观察与配色比对
油墨印染 适用于油墨印染行业的色彩观察与配色比对

技术指标

项目/指标 SPS-80T 双光源配色看版台
D65 A
显色性 >96 100
色温 6500 K 2900 K
台面尺寸 1050 mm × 700 mm
电源 220VAC 50Hz
外形尺寸 1050 mm (L) × 800 mm (W) × 2100 mm (H)
净重 40 kg
