CA6472多功能接地电阻测试仪

CA6472多功能接地电阻测试仪 产品编号:P01126504 产品介绍 数字式多功能接地电阻测试仪CA6472,可用于测量:接地回路连接点电阻,接地电阻(传统地桩法或钳形法),土壤电阻率,接地耦合,以及跨步电压、接触电位等。 当配合CA6474使用时,可用于测量输配电塔杆或无线通讯塔杆的整体性接地电阻。 CA6472接地电阻的测量范围,为0.01 到 99.99kΩ,自动量程功能,可自动切换至最佳测量量程、并选用最佳测量频率及最佳测量电流。测量频率可从40 到 5078Hz组态设置(手动或自动)

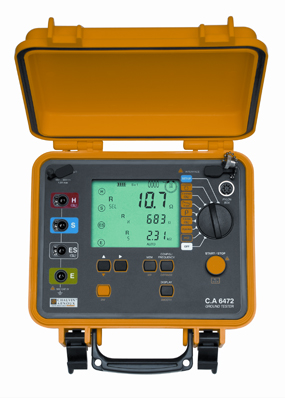

CA6472多功能接地电阻测试仪

产品编号:P01126504

产品介绍
数字式多功能接地电阻测试仪CA6472,可用于测量:接地回路连接点电阻,接地电阻(传统地桩法或钳形法),土壤电阻率,接地耦合,以及跨步电压、接触电位等。 当配合CA6474使用时,可用于测量输配电塔杆或无线通讯塔杆的整体性接地电阻。
CA6472接地电阻的测量范围,为0.01 到 99.99kΩ,自动量程功能,可自动切换至最佳测量量程、并选用最佳测量频率及最佳测量电流。测量频率可从40 到 5078Hz组态设置(手动或自动);由于采用高抗干扰设计,可用于各种复杂恶劣的环境(如存在影响测量精度的大的离散电流)。
CA6472 可存储512组测量结果数据,可直接在仪器上查看,或通过DataView® 软件将数据导入PC,自动生成报告、电位分布图,测试频率/电阻图等等。

产品特点
1.可用4极(4点)电位降法测量极低接地电阻,并可手动或自动选择测量频率,及自动进行测试导线补偿
2.使用3极电位降法测量接地电阻
3.使用3极法测量接地耦合
4.高电气噪声环境中,可手动选择或自动频率扫描40Hz到513Hz的测试频率,确保测量精度
5.可选择测试电压16V或32V ,测量电流可达250mA
6.可使用4极法测量土壤电阻率,并自动计算显示Rho(ρ)值;用户可选择Wenner法或Schlumberger法
7.可进行2线或4线法测量直流电阻 (接地回路连接点电阻),具自动电流反向功能
8.可用双钳法测量接地电阻 (不需要打辅助地桩)
9.配合CA 6474和塔杆接地测试专用的电流钳(GroundFlex®),可测量高压输配电搭杆脚的漏电流和接地电阻,而不需要断开架空地线
10.标配DataView® 软件,可用于测量数据导入PC存储、实时显示、分析、生成报告及进行仪器组态设置
11.自动关机电源管理功能
12.自动识别所有的辅助电极连接及电极电阻
13.仪器内存可存储512组完整的测试数据
14.使用光口隔离USB 通讯接口
15.使用可充电镍氢(NiMH )电池作为电源,可选购车充配件
16.强固型防尘防雨外壳设计

产品应用
1.使用3极法测量接地极或接地网的接地电阻,通常用于容易断开接地连接导线的场合
2.使用4极法测量土壤电阻率,用于定位土壤电阻率最低的位置,使接地工程更为合理、经济
3.接触或跨步电位测量。在无法断开接地导线的状况下,且接地故障极有可能发生时,或电气装置与地面接触的面积,与被测接地的大小可比拟时,建议进行电位测量。
4.使用2线或4线法测量接地回路联结点的导通性(连续性),测试电流为DC 250mA或更高,可用于检测接地系统的所有联结点的电阻。
5.进行接地耦合测量与显示,用于评估互不相连(独立)的两个接地电阻系统之间的影响

法国CA6472多功能接地电阻测试仪-技术参数
--- 3极法 4极法/选择性测量 双钳法 土壤电阻率 接地电位测量 直流电阻 测量 配合CA6474 测量
量程 0.01Ω- 99.9kΩ 0.001Ω- 99.9Ω 0.01Ω- 500Ω 0.01kΩ- 99.9kΩ 0.01mV- 65.00V 0.001Ω- 99.9kΩ 0.001Ω- 99.99kΩ
分辨率 0.01- 100Ω 0.001- 10Ω 0.01- 1Ω 0.01- 100Ω 0.01mV- 10mV 2线法:0.01Ω-100Ω 4线法: 0.001Ω-10Ω 0.001-10Ω
精度 ±(2%+1 计数) ±(2%+1 计数) ±(10%+1计数) ±(2%+1 计数) ±(5%+1 计数) ±(2%+2 计数) ±(5%+1 计数)
空载电压 16或32VRMS ±16VDC 16或32VRMS
测试频率 41- 5078Hz 41- 5078Hz 自动:1367Hz 手动:1367Hz/ 1611Hz/ 1758Hz 41- 128Hz 41- 128Hz DC 41-5078Hz
耦合测量 --- --- --- --- --- ---
辅助地桩电阻测试 0.1Ω- 100kΩ 0.01Ω- 100kΩ --- --- --- --- 0.01Ω- 100kΩ
干扰电压 最大60V峰值 --- 最大60V 峰值
测量方法 --- --- --- Wenner& Schlum berger法 自动计算 --- --- ---
测量类型 3线 4线 --- 4线 3线 2线或4线 ---
电流测量 --- --- --- --- --- >200mA DC ---
内存容量 可存储512组测量结果
通讯接口 光口通讯线/USB
防护等级 IP53
电气安规 CAT IV 50V, 符合IEC 61326-1 / IEC 61010 / IEC61557-1-4-5
尺寸 260 x 240 x 120 mm
重量 3.2 kg
