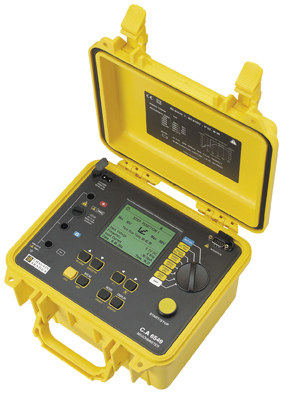

CA6549绝缘电阻测试仪5000V

CA6549绝缘电阻测试仪5000V 产品编号:P01139703 产品介绍 CA6549为一全自动测试、带图形显示屏幕的多功能绝缘电阻测试仪。具有多段可选的测试电压,并可自行组态设置(从40V到5100V);同时可对所测得得绝缘电阻值,进行参考温度的计算修正。CA6549是目前市场上唯一具有图形(趋势图)和数字双重显示的绝缘电阻测量仪器,采用大型图型液晶屏幕,可同时显示5行字元数字显示或绝缘电阻趋势图型。同时,可预先设置三组步阶电压测试设定,每一个设定可设置5阶的步阶电压。经由RS-232通讯接口

CA6549绝缘电阻测试仪5000V

产品编号:P01139703

产品介绍
CA6549为一全自动测试、带图形显示屏幕的多功能绝缘电阻测试仪。具有多段可选的测试电压,并可自行组态设置(从40V到5100V);同时可对所测得得绝缘电阻值,进行参考温度的计算修正。CA6549是目前市场上唯一具有图形(趋势图)和数字双重显示的绝缘电阻测量仪器,采用大型图型液晶屏幕,可同时显示5行字元数字显示或绝缘电阻趋势图型。同时,可预先设置三组步阶电压测试设定,每一个设定可设置5阶的步阶电压。经由RS-232通讯接口,操作人员可使用DataView® 软件(选购)对其进行组态或进行操作;同时,经由DataView®软件,测量结果数据可导入PC,直接生成报表并通过打印机打印输出。

产品特点
1.测试电压可自行组态设置(从40V到5100V),并有固定测试电压值:500V、1000V、2500V和5000V可直接选择
2.绝缘电阻测量范围:从30kΩ 到10TΩ
3.自动步阶电压测试(步阶电压和持续时间可自行设置)- 可预先设置、存储三组设定值,每组皆可可设置5阶步阶电压值。
4.可计算电阻读值的温度补偿(参考温度的绝缘电阻值)
5.自动计算DAR、PI及DD值
6.直接测量及显示测量绝缘电阻值、测试电压、运行时间、电容和漏电流等
7.当检测到被测物带电压(未断电),则仪器自动禁止测量
8.测试结束后自动放电,并显示放电电压
9.大型图形液晶屏,可显示5行字元数字,或绝缘电阻测量趋势图等测量结果
10.强固防护外壳
11.具RS-232通讯接口,支持外接串口打印机(选购)直接打印测量结果
12.具128kB内存,可存储测量数据
13.可经由PC远程控制(选购 DataView 软件)

产品应用
1.测量电缆、变压器、电动机、发电机等绝缘及绕组绝缘等
2.高阻或高吸收测试
3.单点快速测试
4.定时测量
5.吸收比(DAR)及极化指数(PI)测试
6.多层绝缘电缆测试(DD)
7.长时间运行的老旧设备
8.电动机绝缘电阻测量
9.计算机控制生产线测试
10.预防性维护,可经由PC储存测量数据并进行趋势分析
11.依据测量需求,用户自选测试电压进行绝缘电阻测量

法国CA6549绝缘电阻测试仪5000V-技术参数
测量
绝缘电阻 固定测试电压:500/1,000/2,500/5,000 V
     可调测试电压:40V ~ 5,100V (以10V或100V递增)
     测量范围: 500V:10kΩ ~ 2 TΩ
                          1,000V:10kΩ ~ 4 TΩ
                          2,500V:10kΩ ~ 10 TΩ
                          5,000V:10kΩ ~ 10 TΩ
电压 1 至 5,100V (15Hz 至 500Hz 或DC)
电容 0.001 至 49.99F
泄露电流 0.000nA 至 3,000μA
功能
显示屏 图型点阵 LCD
背光
可组态设置告警
平滑显示
可组态设置时间
计算参数 DAR(电介质吸收比)-PI(极化指数)及DD(电介质放电指数)
步长电压模式 5阶
R(参考温度To)计算
锁定测试电压
R(t) 记录并可直接显示
数据存储内存 128 kB
通讯接口 RS 232
直接打印结果 透过串行或并行打印机
PC软件 DataView®(选购)
电源 可充电镍氢电池(9.6V – 3.5 AH NiMH)
电池寿命 30天,每天10次DAR 和5次PI测试
电气安规 IEC 61010-1 (Cat. III 1,000V 或 Cat. I 2,500V) 及IEC 61557
外型尺寸 270 x 250 x 180 mm
重量 4.3 kg
