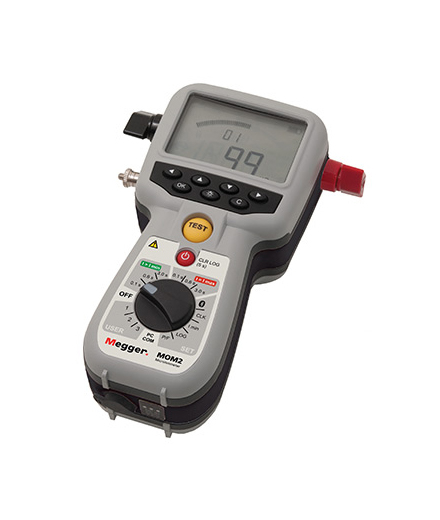

MOM2微欧计

MOM2微欧计产品简介: •MOM2是为测试断路器触点、母线连接和其他大电流连接而设计,设计理念包括安全性、易于使用性和多功能性 •微欧表可在任何需要高精度地测量低电阻的场合使用 •MOM2采用了一个超级电容,用以产生大电流输出。超级电容与传统的电容相比能储存更多的能量,并且由于内阻较低,在放电过程中能传递更大的电流 •在测试过程中,电容通过被测物体放电。流过试样的电流和电压下降被持续和同步地采样。从每一个采样点计算出电阻,然后平均起来得到一个*终值 •使用MOM2可以根据双接地方法进行测试。这

MOM2微欧计产品简介:

MOM2是为测试断路器触点、母线连接和其他大电流连接而设计,设计理念包括安全性、易于使用性和多功能性
微欧表可在任何需要高精度地测量低电阻的场合使用
MOM2采用了一个超级电容,用以产生大电流输出。超级电容与传统的电容相比能储存更多的能量,并且由于内阻较低,在放电过程中能传递更大的电流
在测试过程中,电容通过被测物体放电。流过试样的电流和电压下降被持续和同步地采样。从每一个采样点计算出电阻,然后平均起来得到一个*终值
使用MOM2可以根据双接地方法进行测试。这表示测试样品可以在测试过程中两端接地,保证测试过程的安全、简单和迅速
MOM2的坚固和轻巧使它成为适合于现场测试的手提仪器。仪器有一个牢固的橡胶皮套,使其更加耐用。MOM2可以使用一整天而不需要重新充电。它可以存储190个测试值并且通过蓝牙将测试数据传到PC



MOM2微欧计产品描述:

1.电流输出端 (-)
2.电流输出端 (+)
3.显示屏
显示屏提供了模拟圆弧和双数字读数:
▪模拟圆弧 :
显示了电容的电量水平
▪双数字显示 :
大的主数字读数使所有主要测试结果清晰可见
第二个数字显示为额外数据.
4.接地端
5.导航键和屏幕设置键
6.测试按钮
7.待机/启动(短按触发)
清除记录(长按5秒)
8.功能选择


9.电压(-)测试导线接口
10.电压(+)测试导线接口和trig功能
11.电池充电器接口
12.电池充电器指示







MOM2微欧计产品特点:

MOM2测试系统可用于许多应用。*常见的*是测试低压、中压和高压断路器的接触电阻,以及母线连接和其他大电流的连接点
如果接触电阻太大,*会加大功率损耗使温度升高,造成严重的问题。为了避免这些问题,应定期检测电阻
10 kA时0.1 mΩ电阻使功率损耗达到10 kW。一个点上有这样的功率损耗在必然导致温度的升高,造成过热和前期故障

下表叙述了在大电流情况下低电阻的重要性

电流
接触电阻
功率损耗
10KA
1MΩ
100KW
10KA
0.1MΩ
10KW
1KA
1MΩ
1KW
1KA
0.1MΩ
100W



4线开尔文(Kelvin)测试

开尔文探头(包含在BD-59090内)在4线开尔文测试中被使用。这是测试电阻连续性,确保所有接触和导线电阻得到补偿的方法,大大加强了测试的精度。每一个开尔文探头装有两个末端,一个用于产生电流,另一个用于测量微弱的电压存在
开尔文夹钳(包含在BD-59092内)使用相同的原理

双“探头”末端,显示弹簧中心末端



MOM2微欧计产品应用:

断路器测试
„„  断路器触点测试
„  断路器连接测试
母线测试
„  母线连接点测试
„  连接测试
所有需要测试电阻的大电流场合
„„开关
„隔离设备
„安全接地连接
焊点
„熔丝
„电缆

手持探头,将开尔文夹夹到断路器上,按下trig/TEST按钮。有一个信号指示测试通过或失败,测试结果被记录在仪器内,稍后可存储到电脑

传统的从地面进行测试。通过存在的接地电缆进行电流注入,需要选配电缆套件。可选的套件有5米、10米和15米电缆


双接地

许多电力公司规定在变电站发生故障时要保持安全接地的位置,因此,MOM2在设计时考虑到了这种限制。双接地意味着在测试过程中被测样品两端同时接地,使测试更加简单、安全和快速。这样*可以减少在变电站里所花的时间,将精力集中在测试上而不是设备上

两端接地的断路器测试,双接地技术
