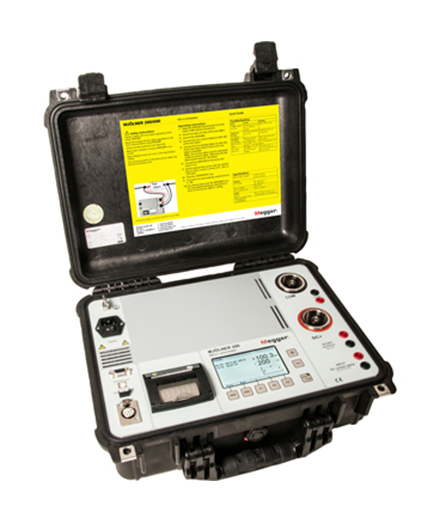

MJÖLNER200微欧表

MJÖLNER200微欧表简介: •MJÖLNER200是为测试断路器触点、母线连接和其他大电流连接而设计,设计理念包括安全性、易于使用性和多功能性。 •欧表可在任何需要高精度地测量低电阻的场合使用。仪器能够输出无纹波的纯直流信号用于母线、断路器、保险丝等设备的测试。高达200A的测试电流可以避免使用小电流测试仪测试大电流设备所存在问题。 •使用MJÖLNER200可以采用双接地方法进行测试。这意味着测试样品可以在测试过程中两端接地,保证测试过程的安全、简单和迅速。 •MJÖLNER200的坚固和

MJÖLNER200微欧表简介:
•MJÖLNER200是为测试断路器触点、母线连接和其他大电流连接而设计,设计理念包括安全性、易于使用性和多功能性。
•欧表可在任何需要高精度地测量低电阻的场合使用。仪器能够输出无纹波的纯直流信号用于母线、断路器、保险丝等设备的测试。高达200A的测试电流可以避免使用小电流测试仪测试大电流设备所存在问题。
•使用MJÖLNER200可以采用双接地方法进行测试。这意味着测试样品可以在测试过程中两端接地,保证测试过程的安全、简单和迅速。
•MJÖLNER200的坚固和轻巧使它成为适合于现场测试的便携式仪器。当箱盖闭合时,仪器可以防水、防尘、防沙——甚至可以漂浮在水面上。
•可选配件包括遥控器和电脑软件MJÖLNER WIN,可汇出表格到Microsoft 和Excel


MJÖLNER200微欧表特点:
•全自动测试 — 基于微处理器控制
•安全性好 — 双接地技术DualGround™和远程控制技术
•纯直流输出 — 无纹波
•轻便的运输箱 — 防水、防尘、防沙
•内置热打印机
•电脑通信接口


MJÖLNER200微欧表应用:
•MJÖLNER200测试系统可用于许多应用。*常见的*是测试低压、中压和高压断路器的接触电阻,以及母线连接和其他大电流的连接点。
•断路器接触电阻的测试在以下的标准中都有重点讲述:
IEEE C37.09-1999、IEC1208和IEC62271-1 (2011)
•如果接触电阻太大,*会加大功率损耗使温度升高,造成严重的问题。为了避免这些问题,应定期检测电阻。
•下表叙述了在大电流情况下低电阻的重要性:

•10 kA时0.1 mΩ电阻使功率损耗达到10 kW。一个点上有这样的功率损耗在必然导致温度的升高,造成过热和前期故障


MJÖLNER200微欧表优点:
•接地端
•主电源插口
•主电源开关
•温度传感器接口
此接口是用于连接温度探针作温度补偿。
•USB接口
用于电脑和MJÖLNER Win通信
•数据记录器
端口用以连接U盘进行数据记录。结果可以用Excel查看。
•远程控制接口
远程控制电流值,测量开始/停止和打印输出功能。
•打印机
•菜单控制按键
•带状态指示LED的开始/停止按键
•设置测试电流和所有菜单选项
•DC- 电流输出
•感应端
•DC+ 电流输出
•负载输出
•电流夹感应输入


MJÖLNER200微欧表应用实例:
•断路器测试
断路器触点测试
断路器连接测试
•母线测试
母线连接点测试
连接测试
•所有需要测试电阻的大电流场合
开关
隔离设备
安全接地连接
焊点
熔丝
电缆

规格
在电源电压正常、+25°C的环境下规格的各项指标有效,指标会在不经意间产生变化。
环境
应用场合 仪器可在高压变电站和工业环境下使用。
温度
操作 -20° C - +50° C (-4° F - +122° F)
储存 -40° C  - +70° C (-40° F - +158° F)
湿度 5% – 95% RH, 不凝结
CE标识
LVD 2014/35/EU
EMC 2014/65/EU
常规
电源电压 100 - 120 / 200 - 240 AC, 50 / 60 Hz
输入电流(*大) 100 V时13 A, 230 V时6 A (3 秒)
保护 保险丝 (200 mAT和 400 mAT)
热保险丝、软件
关掉温度: 70ºC (158ºF)
内部温度
大小 410 x 330 x 175 mm (16.1” x 13” x 6.9”)
重量 7.6 kg (16.8 lbs)
显示器 LCD和LED
打印机 热敏打印机
热敏纸卷 宽度57.5 mm, 直径32 mm
电流电缆 2 x 3 m (9.8 ft), 35 mm²
感应电缆 2 x 3 m (9.8 ft), 2.5 mm²
测量单元
量程 0 – 999.9 mΩ
分辨率 0.01 μΩ < 100 μΩ
0.1 μΩ  < 1.0 mΩ
1 μΩ  < 10 mΩ
10 μΩ  < 100 mΩ
100 μΩ  < 1000 mΩ
输出
DC+ / COM
量程 5 – 200 A DC (1 A步进)
输出电压(*大) 5.25 V @200 A
*大纹波 80 mV pp , 28.3 mV rms
@0 - 50 ° C (+32° F - +122° F)
*大负载能力*
连续 200 A
输出300 μV/A
负载输出 内部采样电阻60 mV @ 200 A
误差 ±1%
输入
SENSE 终端和地之间的*大保护电压为20 V
输入DC电流钳表 终端和地之间的*大保护电压为20 V
输入灵敏度 0.1 – 2
