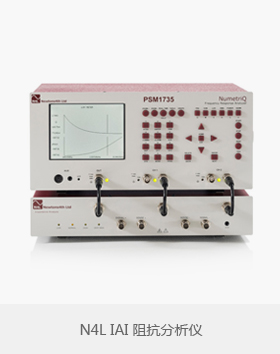

N4L IAI阻抗分析仪

N4L IAI阻抗分析仪 N4L IAI阻抗分析仪提供高达35MHz的测量,IAI提供LCR Active Head提供的全部功能,但具有更宽的频率和阻抗测量范围以及更高的标称精度。

N4L IAI阻抗分析仪
N4L IAI阻抗分析仪提供高达35MHz的测量,IAI提供LCR Active Head提供的全部功能,但具有更宽的频率和阻抗测量范围以及更高的标称精度。

N4L IAI阻抗分析仪

N4L IAI阻抗分析仪提供高达35MHz的测量
N4L 10uHz至35MHz阻抗分析仪 - 采用IAI阻抗分析接口进行高精度电感,电容和电阻测量。

阻抗分析接口是可选的测量接口,旨在与PSM1700和PSM1735结合使用,形成高精度阻抗分析仪。 IAI提供LCR Active Head提供的全部功能,但具有更宽的频率和阻抗测量范围以及更高的标称精度。 这是通过更复杂的设计实现的,其中包括一个附加的内部分流范围,一个电流放大器以增加低阻抗信号电平,并与PSM1700 / PSM1735一起使用。

N4L IAI阻抗分析仪优势特点
• 4线Kelvin连接
• DC到35MHz的频率范围
• 信号电平:MAX. ±10V峰值。
• 分流:5Ω,50Ω,5kΩ,500kΩ

N4L IAI阻抗分析仪参数

型号 IAI
频率范围 10uHz to 35MHz
测量范围:电感 10nH to 10kH
电容 1pF to 1000uF
电阻 1mΩ to 500MΩ
基本精度:PSM1700 / 35
PSM1700
PSM1735
0.1%<1kHz
0.2%+ 0.002%/ kHz <1MHz
0.2%+ 0.0005%/ kHz <35MHz
内部分流: Phase⁰准确度
Low 5Ω 0.1° + 0.01°/kHz
Normal 50Ω 0.05° + 0.005°/kHz
High 5Ω 0.05° + 0.005°/kHz
Very High 50Ω 0.1° + 0.05°/kHz
电源 90-264V rms 47-64Hz


N4L IAI2阻抗分析仪

N4L IAI2阻抗分析仪提供灵活性和准确性
IAI2阻抗分析接口与PSM3750配合使用,并提供高精度,高频率阻抗分析仪

IAI2阻抗分析仪提供LCR有源头提供的全部功能,但具有更宽的频率和阻抗测量范围以及更高的标称精度。 这是通过更复杂的设计实现的,其中包括一个附加的内部分流范围,一个电流放大器以增加低阻抗信号电平并与PSM3750一起使用。 IAI2具有4个内部分流器和一个内部高频放大器,PSM3750和IAI2的组合形成一个全面的测量套件。

N4L IAI2阻抗分析仪优势特点
• 4线Kelvin连接
• DC到50MHz的频率范围
• 信号电平:MAX. ±10V峰值。
• 分流:5Ω,50Ω,5kΩ,500kΩ
